Tragwerke im Stahlbau bestehen nicht nur aus einzelnen Bauteilen wie Stützen, Balken oder Pfetten, sondern auch die Verbindungen zwischen diesen Bauteilen müssen geplant und dimensioniert werden. Hierfür werden spezielle Bauteile wie z.B. Kopfplatten oder auch Rippen benötigt. Für die Erstellung von Stahlbau Anschluss- und Detailpunkten bietet ViCADo spezielle Objekte die genau für die Aufgabe optimiert und konzipiert wurden.
Effiziente Planung von Anschlüssen im Stahlbau

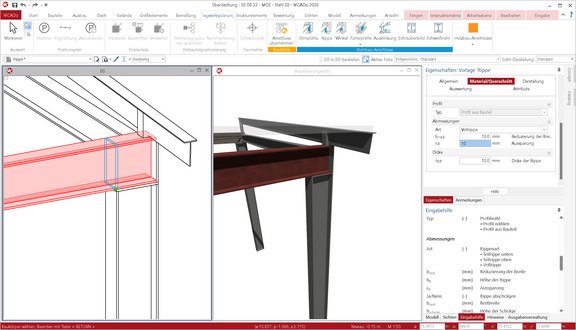

Für die Modellierung von Stahlbau-Anschlüssen bietet das Menüband-Register „Tragwerksplanung“ in der Gruppe „Stahlbau-Anschlüsse“ mehrere unterschiedliche, aufgabenorientierte Schaltflächen. Für typische Anschlussaufgaben werden hier optimierte Bauteile wie z. B. Stirnplatten oder Rippen mit jeweils angepassten Eingabe- und Modellierungsstrategien angeboten. Die folgende Grafik zeigt exemplarisch die Modellierung eines Rippenpaares über einer Stütze. Nach Auswahl des Trägers erfolgt die Platzierung der Rippe bequem in Längsrichtung.
Mit der Auswahl eines Bauteils werden die initialen Abmessungen des Anschlussbauteils festgelegt, sodass der Anschluss automatisch passt. Bei Bedarf können anschließend alle Eigenschaften wie gewohnt editiert und angepasst werden.

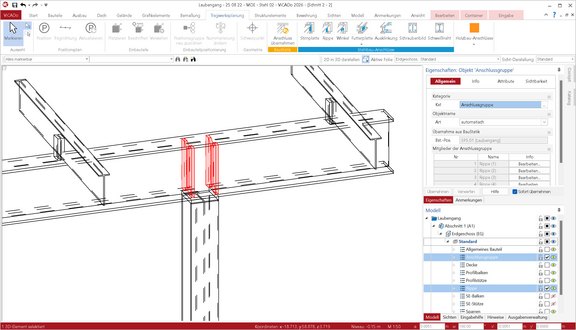

Anschlussbauteile aus der BauStatik übernehmen
Die Modellierung und Ausbildung von Detailpunkten im Stahlbau basierten in vielen Fälle auf Berechnungen und Nachweisführungen, denn die Durchbildung ist so wählen, dass die auftretenden Kräfte sicher von einem Bauteil zum nächsten durchgeführt werden können. Für die Arbeit mit der mb WorkSuite ist es daher naheliegend, einen Austausch zwischen den Modulen der BauStatik und der Modellierung mit ViCADo anzubieten. Somit werden schnell und mit wenig Aufwand, komplett bemessene und nachgewiesene Ausführungen und Bauteile aus einer Position in der BauStatik in das virtuelle Gebäudemodell in ViCADo übertragen
Mit der Übernahme der Anschluss-Situation bleibt eine dauerhafte Verbindung zur Position in der Statik erhalten, so dass jederzeit eine Aktualisierung der Ergebnisse aus der BauStatik-Position auf das ViCADo-Modell durchgeführt werden kann.

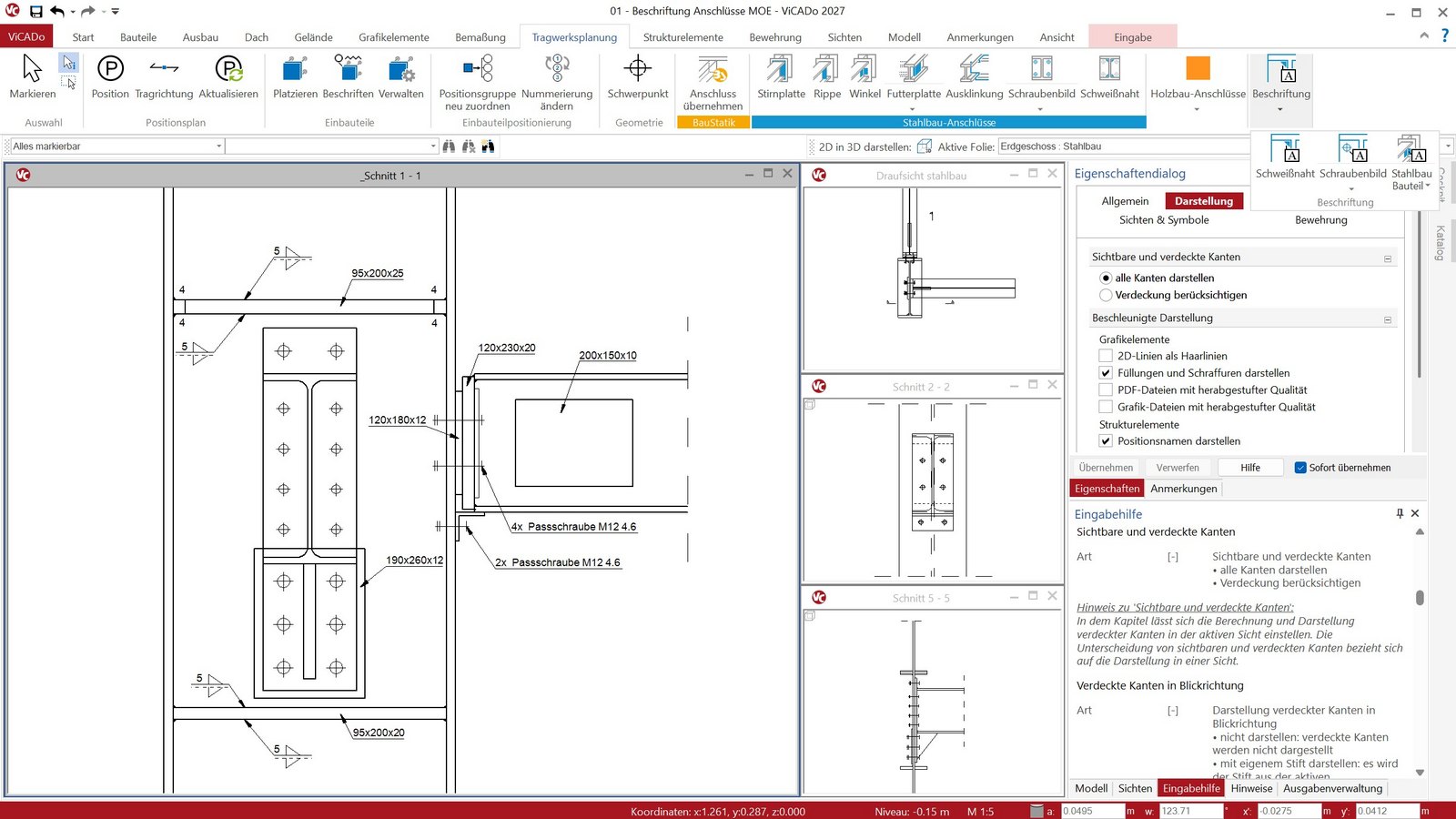

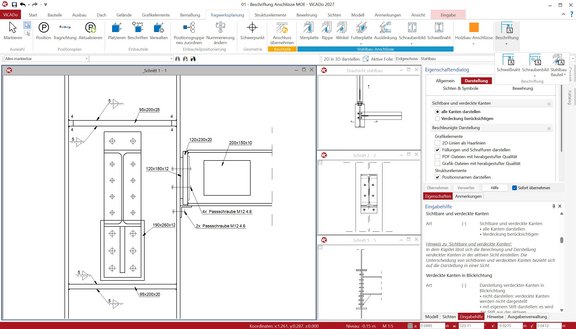

Anschlüsse beschriften
Für eine aussagekräftige und eindeutige Planung endet die Bearbeitung nicht mit der Modellierung, sondern mit einer klaren Darstellung und Beschriftung. Besonders im Bereich der Anschlüsse im Stahlbau gibt es gewisse Konventionen, die für eine klare Lesbarkeit, eingehalten werden sollten. Aus diesem Grund wurden die Möglichkeiten im Bereich der Anschlüsse in ViCADo um die Beschriftungen erweitert.
Im Kontextmenükapitel „Tragwerksplanung“ sind die neuen Optionen zur Erzeugung von Beschriftungen angesiedelt. Dort gibt es drei verschiedene Optionen zur Beschriftung von Schweißnähten, von Schrauben sowie von Anschlussobjekten wie z.B. im Stahlbau Bleche oder im Holzbau Balkenschuhe. Die Beschriftungen können individuell über die Eigenschaften parametrisiert gesteuert werden. Zusätzlich hilft der typische Weg, Vorlagen zu erstellen und somit den Aufwand bei der Beschriftung zu minimieren.
Anschlüsse in Stahlbau
Die Planung von Anschlüssen im Stahlbau ist eine anspruchsvolle Aufgabe, bei der Berechnung, Nachweisführung und Konstruktion perfekt zusammenspielen müssen. Mit ViCADo und BauStatik bietet die mb WorkSuite eine durchgängige Lösung für die effiziente und sichere Planung von Stahlbau-Anschlüssen.
Von der Ermittlung der Schnittgrößen in BauStatik oder EuroSta.stahl bis zur Nachweisführung in der BauStatik und der Konstruktion in ViCADo begleitet Sie die Software durch alle Phasen vom Entwurf bis zur Ausführungsplanung.
Die direkte Datenübergabe zwischen Statik- und Konstruktionsmodul spart Zeit und vermeidet doppelte Eingaben. Änderungen in der Berechnung können sofort im Modell nachvollzogen werden für maximale Planungs- und Ausführungssicherheit.
Besonders bei komplexen Trägeranschlüssen im Stahlbau profitieren Ingenieure von der präzisen Verbindung zwischen statischer Analyse und CAD-Modell. So lassen sich wirtschaftliche Lösungen mit normgerechten Nachweisen schnell und sicher erstellen.
Durch die nahtlose Integration von BauStatik und ViCADo entsteht ein effizienter Workflow, der Ihre Tragwerksplanung im Stahlbau auf ein neues Niveau hebt.
