Anschlüsse im Holzbau
Vergleichbar zum Stahlbau spielen auch im Bereich des Holzbaus die Verbindungen zwischen Bauteilen eine wichtige Rolle. Diese Verbindungen werden im klassischen Holzbau als zimmermannsmäßige Verbindungen ausgeführt, wie z.B. ein Versatz oder ein Zapfen. Im Bereich des Ingenieurholzbaues werden in der Praxis häufig Stahlblech-Formteile wie Balkenschuhe oder Winkel eingesetzt.
Diese Verbindungsmittel werden durch den Tragwerksplaner dimensioniert und sind in einer erforderlichen Stückzahl auszuführen. Bei einer konsequenten Durchbildung der Anschlüsse im virtuellen Gebäudemodell in ViCADo erfolgt eine Mengenermittlung ohne weiteren Aufwand.
Stahlblechformteile modellieren

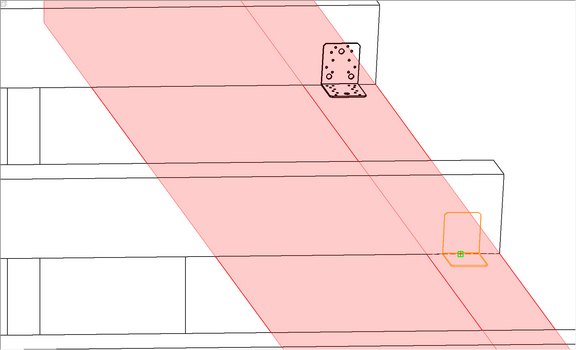

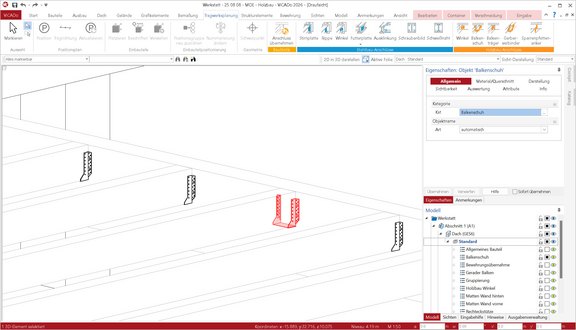

Die Modellierung der Stahlblechformteile erfolgt über bauteilorientierte Schaltflächen im Menüband-Register „Tragwerksplanung“. Um eine schnelle Platzierung zu erreichen, erfolgt die Modellierung in zwei Schritten. Zunächst werden die zwei zu verbindenden Bauteile ausgewählt. Anschließend wird die exakte Platzierung festgelegt. Für die verschiedenen Arten von Stahlblechformteilen – wie Balkenschuhe, Winkel, Sparrenpfettenanker oder Balkenträger – stehen jeweils Modellierungsstrategien zur Verfügung, die alle üblichen Montagevarianten abdecken.
Stahlblechformteile aus der BauStatik übernehmen
Im Ingenieurholzbau werden herstellerbezogene Bauprodukte für die Verbindung von Bauteilen wie Balken, Stützen oder Sparren verwendet. Für die Nachweisführung sind die Zulassungen der Hersteller der Bauprodukte zu beachten. Module aus der BauStatik sind für einzelne Varianten von Bauteilverbindungen optimiert und berücksichtigen bei der Nachweisführung die entsprechenden Herstellerzulassungen.
Für den Holzbau ist es somit ebenfalls effektiv, erfolgreiche Nachweisführungen aus der BauStatik in das ViCADo-Modell zu übernehmen. Die Übernahme ist für die Positionen mit Detailnachweisen in der BauStatik möglich. Neben dem Stahlblechformteil wird zusätzlich die entsprechend erforderliche Ausnagelung übernommen.
Anschluss Holzbau – Balken & Träger mit Stahlblechformteilen
Der moderne Holzbau verlangt präzise, wirtschaftliche und flexible Lösungen für Anschlüsse von Balken und Trägern. Mit ViCADo Holzbau bietet die mb WorkSuite ein leistungsstarkes Werkzeug für die modellorientierte Planung, Dokumentation und Mengenermittlung von Holzbauverbindungen.
In ViCADo können Anschlüsse sowohl klassisch zimmermannsmäßig als auch mit Stahlblechformteilen konstruiert werden. Dank der intelligenten Objektlogik bleiben alle Verbindungen im Modell konsistent, auch wenn sich Geometrien oder Lastannahmen ändern.
Die direkte Kopplung mit der BauStatik ermöglicht zudem eine automatische Übergabe der Anschlussgeometrie und Schnittgrößen. Damit wird die statische Nachweisführung nahtlos in den Planungsprozess integriert – ohne redundante Eingaben.
Ob Holzträger, Stützen oder Pfetten: ViCADo stellt alle gängigen Anschlussarten bereit, einschließlich Bolzen-, Nagel-, und Stabdübelverbindungen. Die Ergebnisse lassen sich detailliert auswerten und visualisieren – ideal für Werkplanung und Fertigung.
So entsteht ein durchgängiger digitaler Prozess vom 3D-Modell bis zum Anschlussnachweis, der die Holzbauplanung beschleunigt und die Ausführungsqualität erhöht.
Mit ViCADo planen Sie Anschlüsse im Holzbau präzise, effizient und normgerecht – von der ersten Idee bis zur fertigen Konstruktion.
