Holzbau Möglichkeiten mit der mb WorkSuite

Ziel bei der Verwendung eines Gebäudemodells als Grundlage ist Einsparung und Vermeidung von redundanten Modellierungsaufgaben. Für diesen Grundgedanken spielt es an sich keine Rolle, in welcher Bauweise ein Projekt geplant und durchgeführt wird. Jedoch sind für die Holzbauweise spezielle Werkstoffe und Modellierungen zu beachten. Für die einzelnen Komponenten und Bauteiltypen wie Wände, Decken oder Balken stehen die unterschiedlichsten Bauweisen zur Auswahl. Für die Wände erstrecken sich die Arten von gegliederten Varianten wie eine Holzständerwand bis hin zu den massiven Varianten wie Brettsperrholz oder Furnierschichtholz. Damit das Gebäudemodell für den Holzbau verwendet werden kann, muss es in der Lage sein, diese Anforderungen abzubilden.

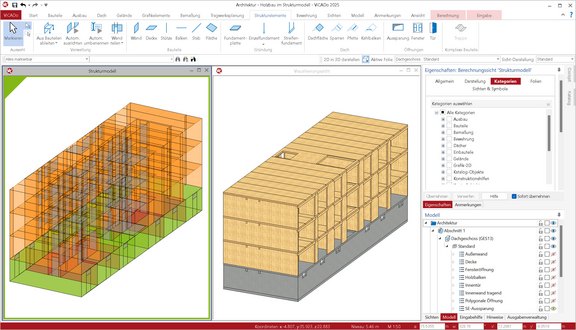

Für die Tragwerksplanung mit der mb WorkSuite ist dies der Fall, denn typische Bauweisen können sowohl im Architekturmodell als auch im Strukturmodell ideal abgebildet werden.

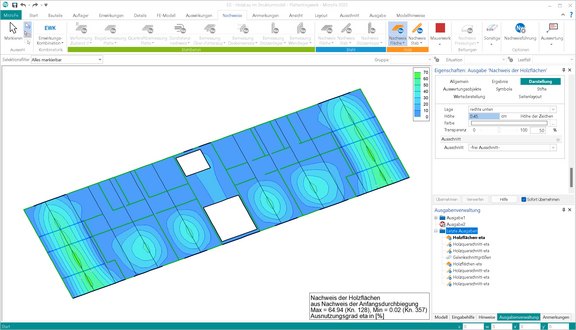

Deckensysteme für den Holzbau können in MicroFe M100.de (Grundmodul für 2D-Plattensysteme) umfassend berechnet, analysiert und nachgewiesen werden. Hierbei können flächige Holzbauteile aus Brettsperrholz (erfordert Zusatzmodul M332.de) oder weiteren Holzwerkstoffen wie OSB, FSH oder Spanplatten (erfordert Zusatzmodul M333.de) berechnen und nachweisen. Zusätzlich zur Bemessung und Nachweisführung der flächigen Bauteile werden in MicroFe, im Rahmen der ganzheitlichen Betrachtung des Deckensystems, zusätzlich die Balken im System nachgewiesen. Dies ist möglich für Holzbalken (NH, LH, BSH, FSH oder Bau-Buche) sowie für Stahl-Träger.

Die Beurteilung der Gebäudeaussteifung kann für reine Holztragwerke, mit aussteifenden Wänden aus Brettsperrholz, aus Holzwerkstoffen sowie aus Holz-Ständerwänden, mit MicroFe M130.de (Grundmodul für 3D-Aussteifungssystem) erreicht werden. Aber auch beliebige Mischformen aus Holzbauteilen, Mauerwerks- oder Stahlbetonwänden ist ebenfalls möglich.

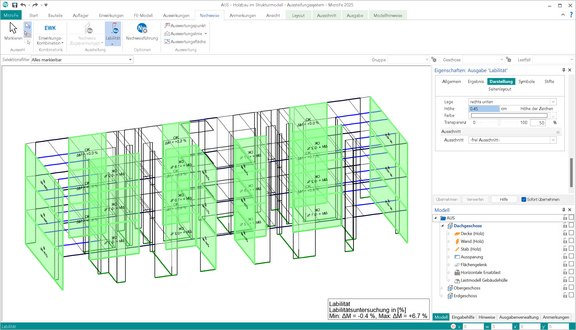

Nach der Eingabe der vertikalen Belastungen wie Eigenlasten und Nutzlasten die Definition der horizontalen Belastungen aus Schiefstellung und aus Wind (erfordert Zusatzmodul M031.de). In Abhängigkeit zum Gebäudestandort können auch Erdbeben-Ersatzlasten bestimmt und berücksichtigt werden (M510, M513). Bei einer grünen Ergebnis-Darstellung der aussteifenden Wände ist erkennbar, dass der Momentzuwachs nach Theorie II. Ordnung bei der jeweiligen Wand 10% der Momente nach Theorie I. Ordnung übersteigt. Somit ist der Nachweis der Aussteifung erfolgt. Zusätzlich wurde über die FE-Berechnung eine Verteilung der horizontalen Lasten auf die aussteifenden Wände erreicht.

Für die Tragwerke im Holzbau stehen in der mb WorkSuite unterschiedliche Bauweisen und Werkstoffe zur Auswahl. Die Bandbreite der Möglichkeiten, von Holzbalkendecken, über massive Brettsperrholzbauteile bis hin zu Holz-Ständerwänden inkl. Detailnachweisen, wird über unterschiedliche Module der mb WorkSuite und der BauStatik erreichbar. In der BauStatik können als Beispiel die folgenden hochspezialisierte Module für Aufgabenstellungen genutzt werden:

• Decken aus Brettsperrholz: S204.de Holz-Decke, Holzwerkstoffe (z.B. FSH, BSP, OSB)
• Holz-Beton-Verbunddecken: S201.de Holz-Beton-Verbunddecke
• Brettstapeldecke: S203.de Holz-Brettstapeldecke
• Holz-Ständerwände: S423.de Holz-Ständerwand

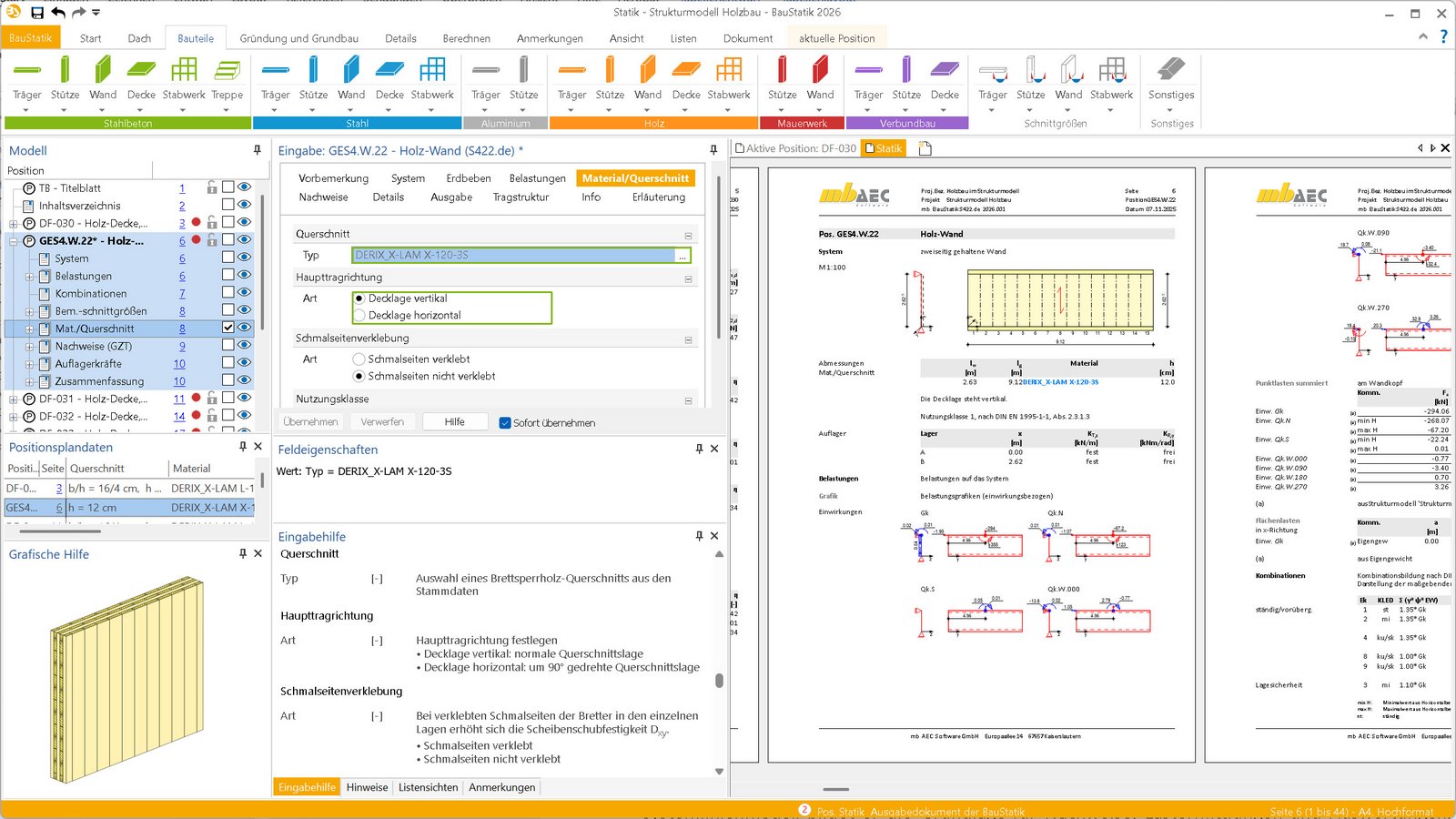

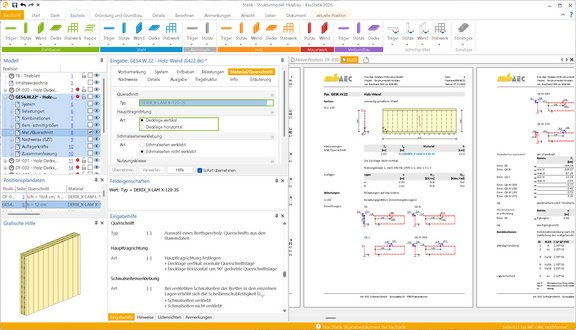

• Brettsperrholzwände: S422.de Holz-Wand, Brettsperrholz
• und viele weitere Module

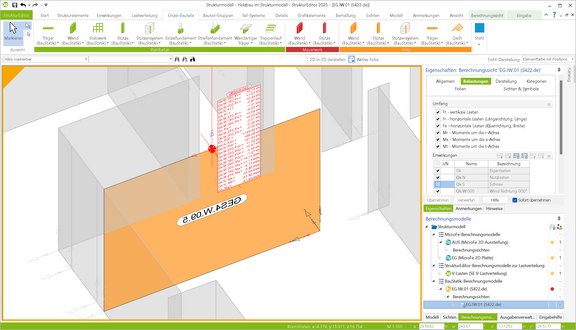

Der StrukturEditor ist das zentrale Werkzeug für die modellorientierte Tragwerksplanung. Als Systemlinienmodell bildet er die Grundlage für Nachweise, Lastermittlungen und Auswertungen. Spezielle Strukturelemente wie SE-Wand und SE-Decke ermöglichen die präzise Modellierung des Tragwerks. Die Daten werden konsistent an MicroFe und BauStatik übergeben – ohne doppelte Eingaben. So entsteht ein durchgängiger Workflow von der Modellierung bis zur Nachweisführung und Bemessung der einzelnen Bauteile in der BauStatik oder in MicroFe.

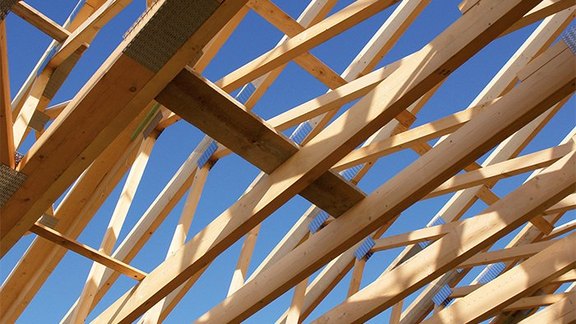

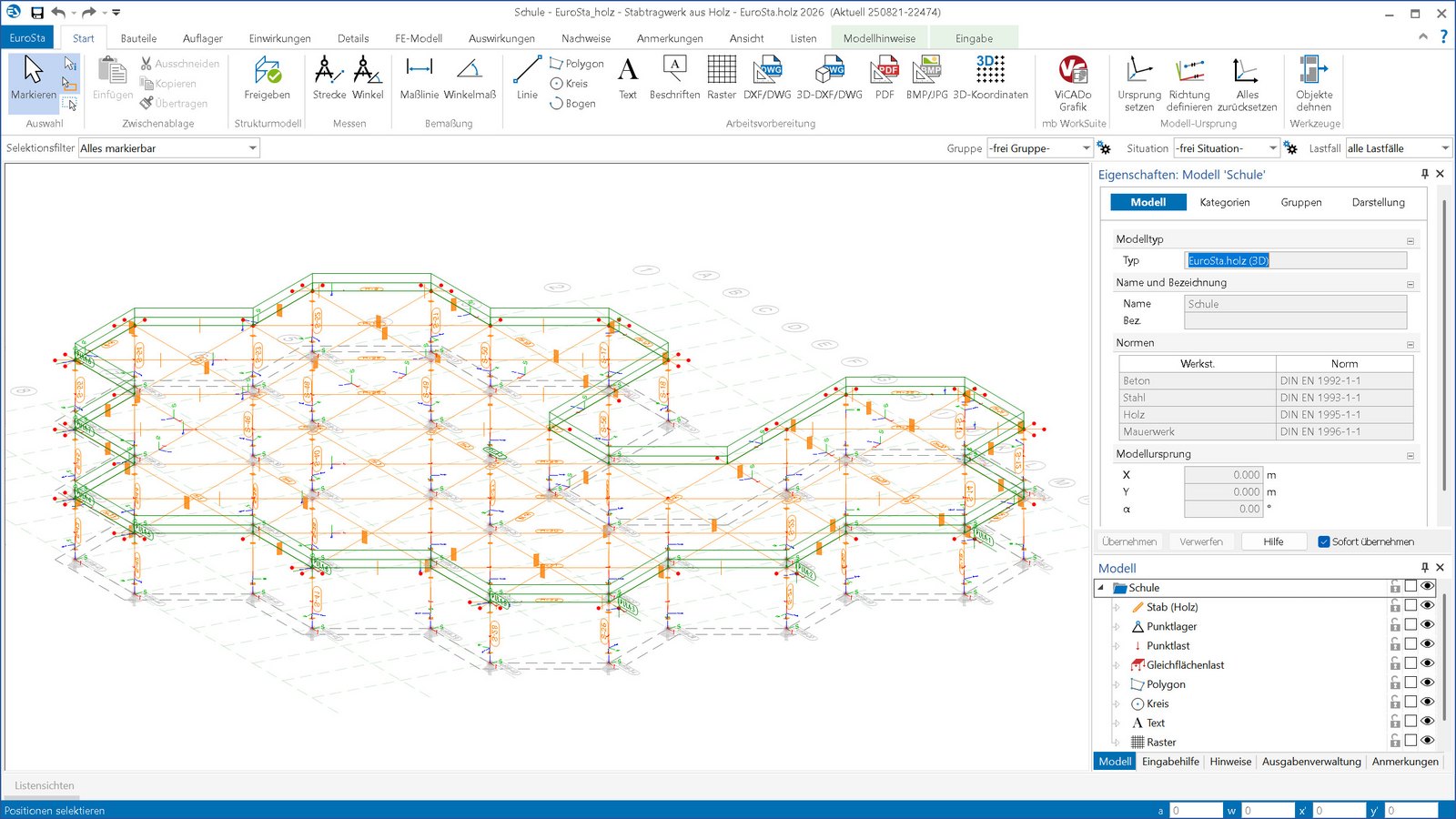

EuroSta.holz ist ein positionsorientiertes Stabwerksprogramm, das speziell für die Anforderungen der Tragwerksplanung im Bauwesen konzipiert ist. Die grafische Bearbeitung der Tragstruktur sowie der Positionsbezug ermöglichen eine schnelle und effektive Eingabe verschiedenster 2D- und auch 3D-Tragsysteme. Zusätzlich zur klassischen Stabwerksanalyse und Nachweisführung bietet es durch die Integration die mb WorkSuite und dem Zusammenspiel mit der BauStatik, MicroFe und dem StrukturEditor, eine Vielzahl von effizienten Leistungsmerkmalen wie die Nachweisführung von Anschlusspunkten in der BauStatik oder die kombinierte Modellierung von Flächen- und Stabtragwerken mit MicroFe.
