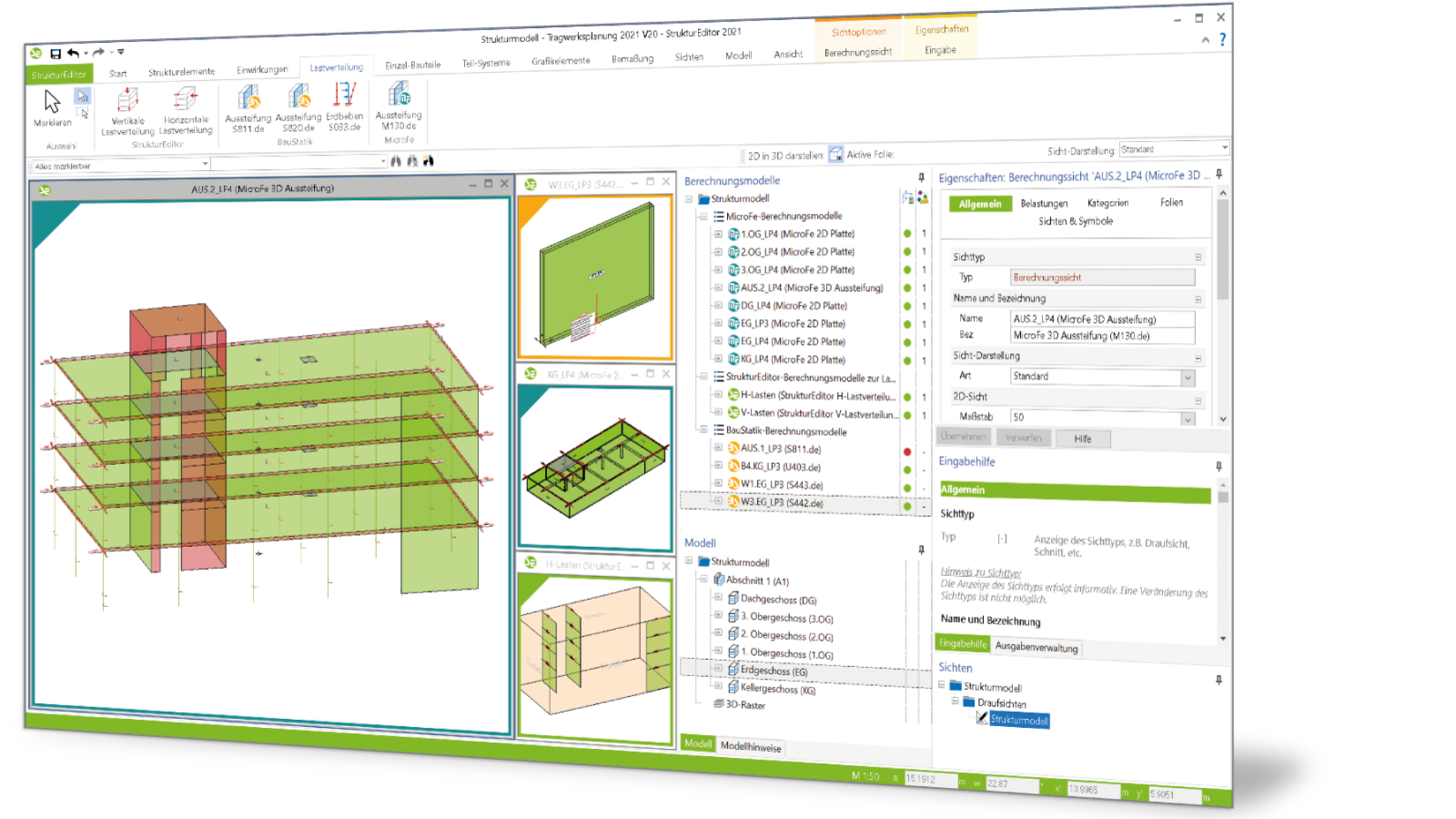

Mit dem StrukturEditor steht in der mb WorkSuite ein einzigartiges und zukunftsweisendes Werkzeug für die modellorientierte Tragwerksplanung auf Grundlage eines virtuellen Gebäudemodells zur Verfügung. Das komplette Tragwerk wird als 3D Systemlinienmodell - dem Strukturmodell - im StrukturEditor abgebildet. Die Strukturelemente des Modells erhalten dabei alle für die Bemessung relevanten Informationen. Das Strukturmodell steht damit innerhalb der Fachplanung als einheitliche, zentrale Datenquelle für Lastermittlungen, Nachweise und Auswertungen zur Verfügung. Sie profitieren bei allen Bearbeitungsschritten von dieser zentralen Datenquelle.
Das Strukturmodell kann entweder im StrukturEditor als unabhängiges Modell erzeugt werden oder automatisch aus dem Architekturmodell bzw. IFC-Modell in ViCADo abgeleitet werden – ideal für die BIM Planung und Kollaboration mit mehreren Projektbeteiligten.
Mit dem idealisierten Systemlinienmodell ist das Strukturmodell die Grundlage für alle Arten der statischen Analyse. Sowohl das Prinzip der Positionsstatik als auch die Berechnungen mithilfe der FE-Methode leiten sich aus derselben Geometrie ab. Besonders durch die einheitliche Datengrundlage, in Kombination mit den weit gefächerten Leistungsmerkmalen und Verknüpfungspunkten der mb WorkSuite, eröffnet die modellorientierte Tragwerksplanung neue Wege. Auch wenn z.B. das Prinzip der Positionsstatik angewendet wird, entsteht ohne große Mühe eine alternative Berechnung mit einem 3D-FE-MicroFe-Modell, um z.B. Annahmen oder Vereinfachungen zu überprüfen.
Dank der intuitiven Bedienung und der klar strukturierten Oberfläche mit den bekannten Elementen aus der mb WorkSuite werden Sie einen leichten Einstieg in den StrukturEditor finden und schnell von den Vorteilen der modellorientieren Tragwerksplanung profitieren. Behalten Sie über den StrukturEditor ab jetzt stets den Überblick über Ihre Lastannahmen, Bauteilbemessungen, Berechnungsmodelle und Nachweise.
Der StrukturEditor steht allen Anwendern der mb WorkSuite kostenfrei zur Verfügung. Das Angebot wird erweitert mit 7 kostenpflichtigen Zusatzmodulen. Beginnen Sie noch heute mit dem Umstieg auf die modellorientierte Tragwerksplanung und profitieren Sie von den vielen Vorteilen dieser Methode.

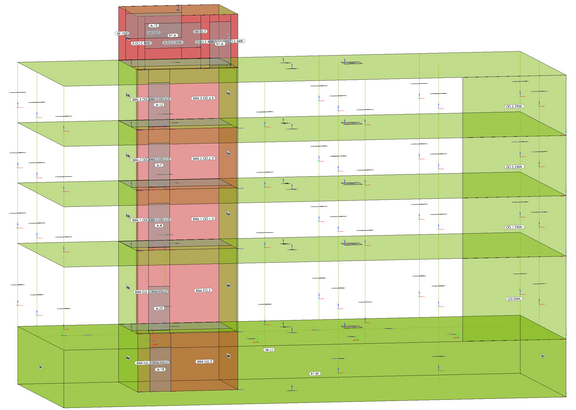

Einheitliche geometrische Grundlage
Mit dem Strukturmodell steht im Projekt eine einheitliche geometrische Grundlage bereit. Jedes relevante Objekt wird zweimal im virtuellen Gebäudemodell beschrieben. Einmal als physisches Bauteil im Architekturmodell und ein weiteres Mal als Strukturelement im systemlinienbezogenen Strukturmodell. Somit können im Rahmen der Tragwerksplanung geometrische Vereinfachungen und Idealisierungen durchgeführt werden, ohne das Architekturmodell zu verändern. Dies ist z.B. mit einem einfachen System wie einem Einfeldträger vergleichbar. Hier wird auch zwischen der lichten Weite und der statischen Stützweite unterschieden.

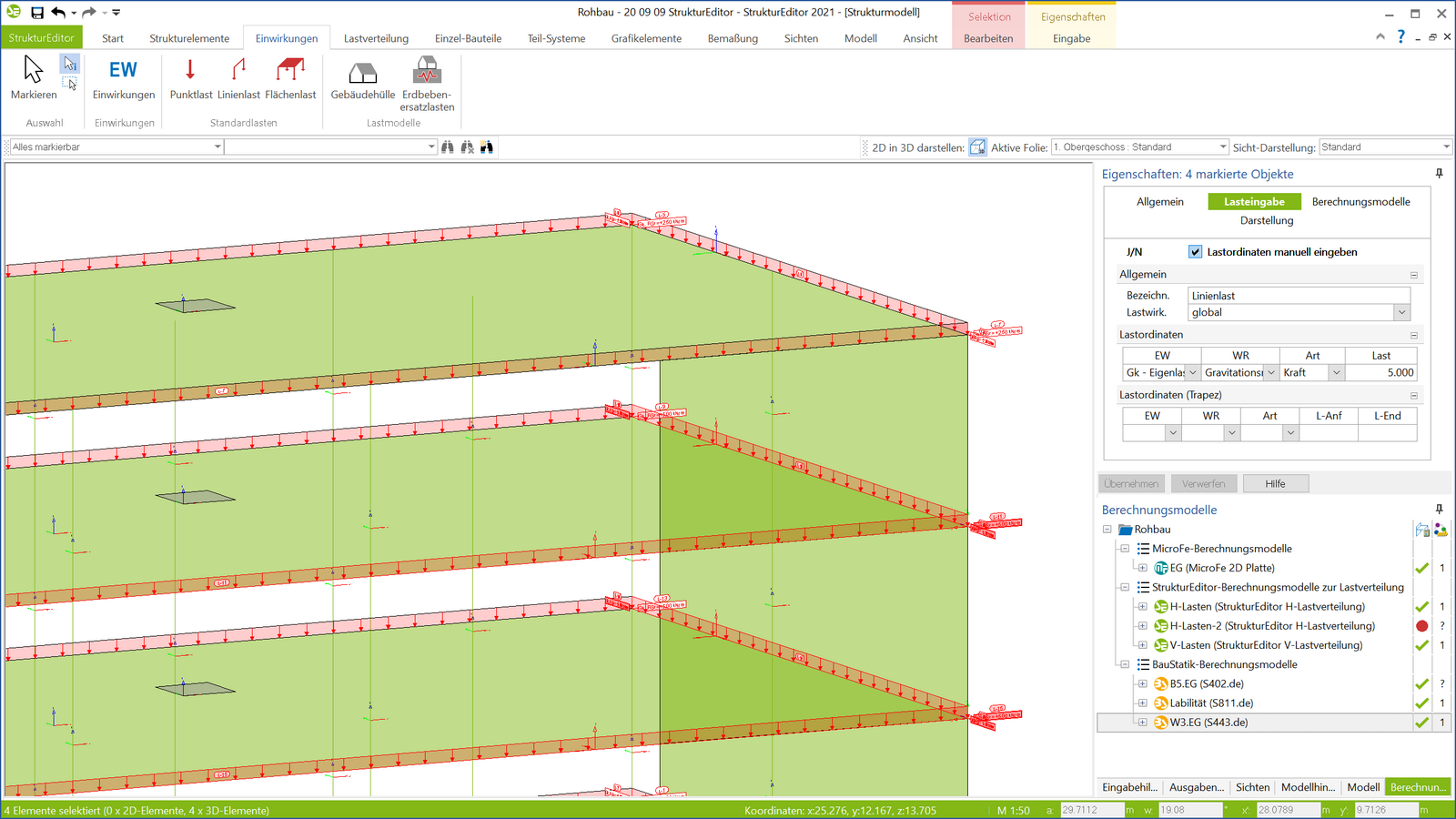

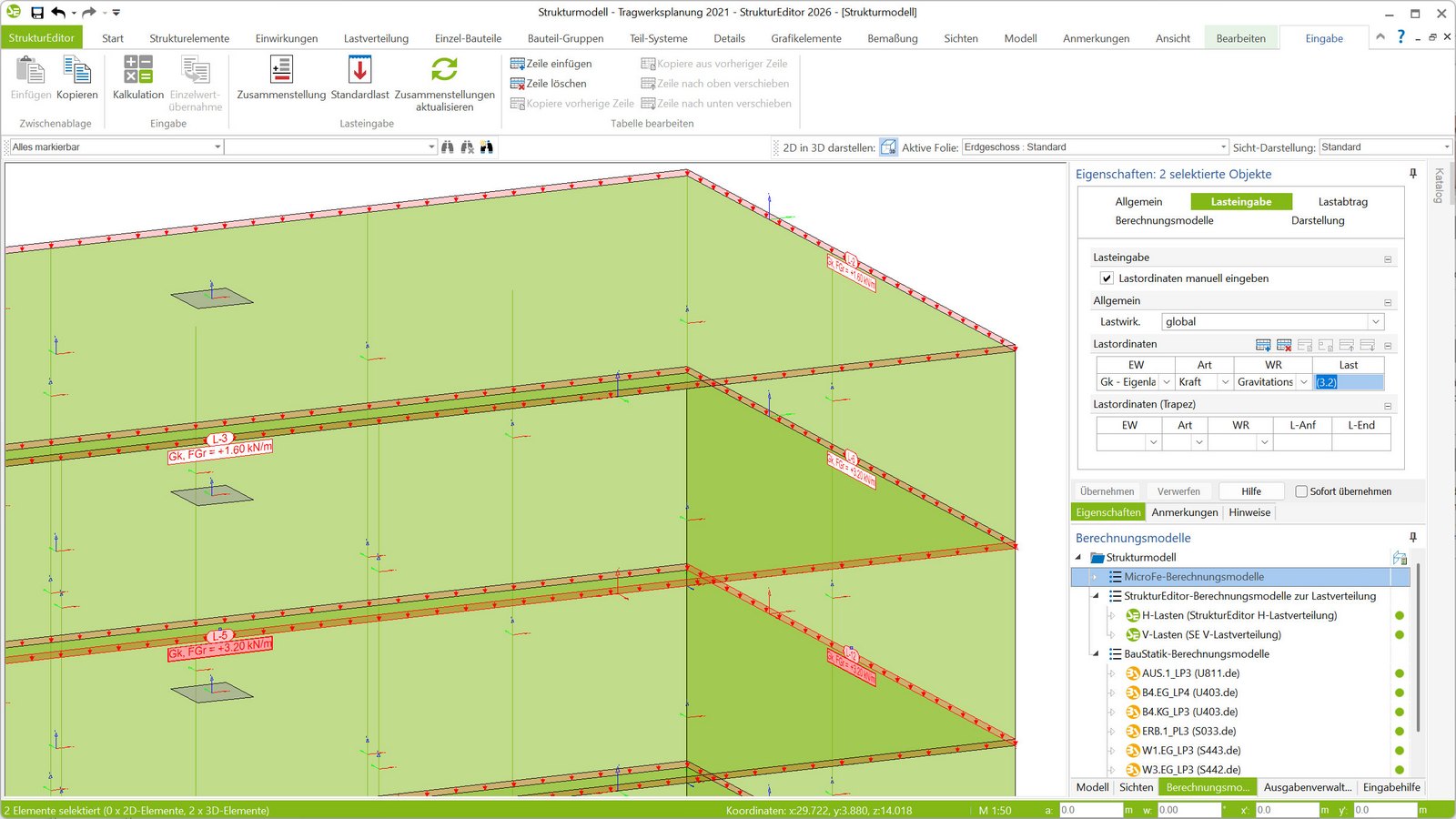

Lastannahmen und Lastermittlung
Zusätzlich zur zentralen Definition der Geometrie werden im StrukturEditor auch die wesentlichen Lastannahmen getroffen. Dies geschieht zum einen durch bauteilbezogene Lasten in den Eigenschaften der Strukturelemente, z.B. durch Vorgabe der Ausbau- und Nutzlasten bei den Decken, zum anderen werden Flächen-, Linien- und Punktlasten auf das Strukturmodell eingetragen.
Der komplette Umfang der Belastungen auf das Tragwerk wird somit im Strukturmodell hinterlegt. Mit dem Zugriff auf alle Bauteile des Tragwerks wird dies besonders schnell erledigt. Es werden z.B. alle Decken oder Balkonplatten selektiert und in einem Schritt die Nutz- und Ausbaulasten hinterlegt.
Die Anwendungen der mb WorkSuite vorgestellt
Der StrukturEditor der mb WorkSuite ist Ihr Einstieg in die modellorientierte Tragwerksplanung. Er bildet das Tragwerk als 3D-Systemlinienmodell ab und dient als zentrale Datenquelle für Lastermittlungen, Nachweise und Auswertungen. Das Strukturmodell kann direkt erstellt oder aus einem Architektur- bzw. IFC-Modell abgeleitet werden – ideal für BIM-Projekte. Es unterstützt sowohl Positionsstatik (BauStatik) als auch FE-Berechnungen (MicroFe) auf einheitlicher Geometriebasis. Die intuitive Bedienung und die Integration in die mb WorkSuite ermöglichen einen schnellen, unkomplizierten Einstieg. Der StrukturEditor ist kostenfrei verfügbar und kann durch Zusatzmodule erweitert werden. Starten Sie jetzt mit der modellorientierten Tragwerksplanung - für mehr Effizienz und Planungssicherheit.

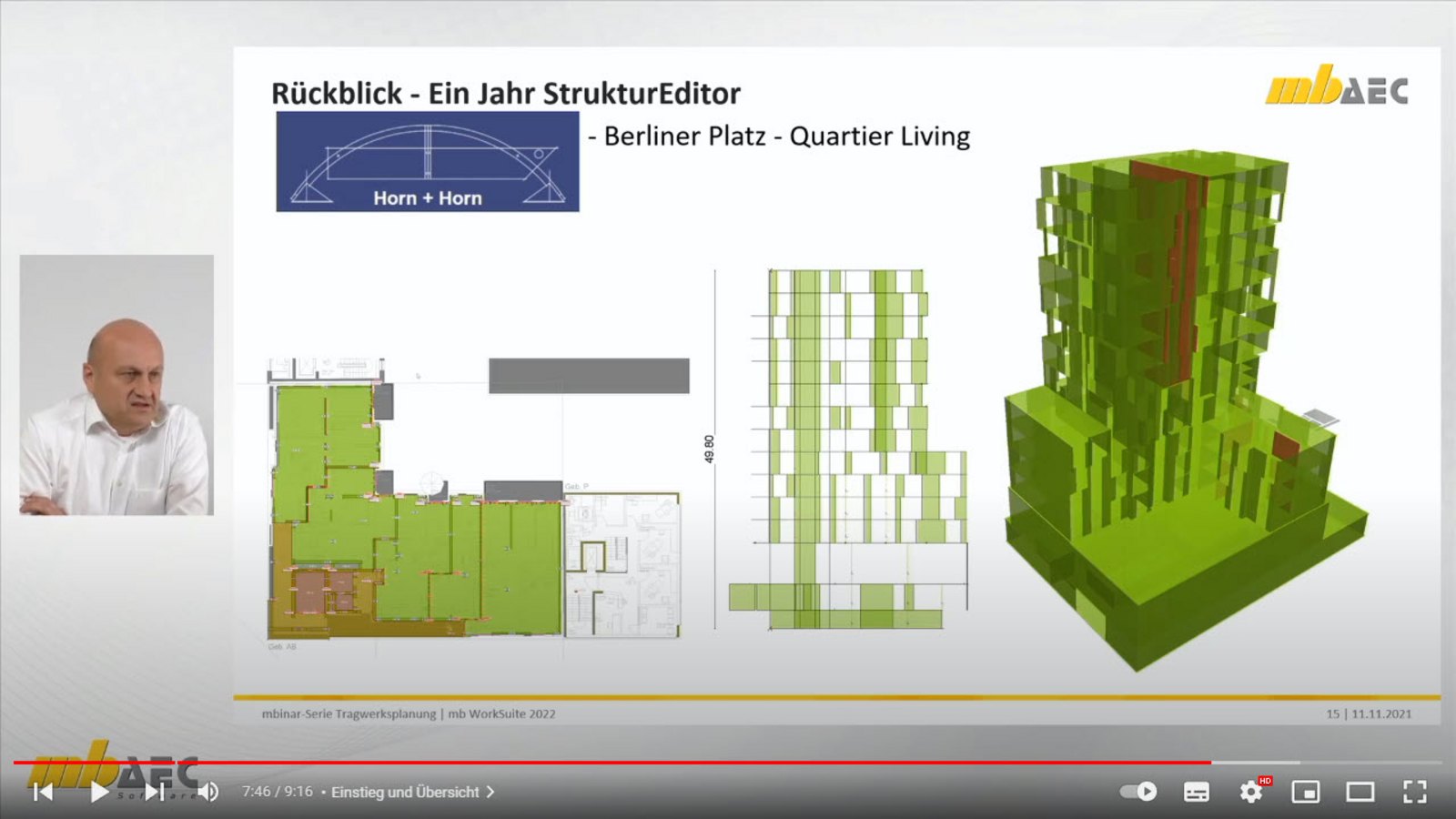

Ein Jahr StrukturEditor
Vor einem Jahr wurde der StrukturEditor als neue Anwendung in der mb WorkSuite zum ersten Mal ausgeliefert. Er erfreute sich sofort großer Beliebtheit. Wir präsentieren im Anschluss eine kleine Auswahl von Projekten, die Rahmen von Fragen an die Hotline herangetragen wurden.

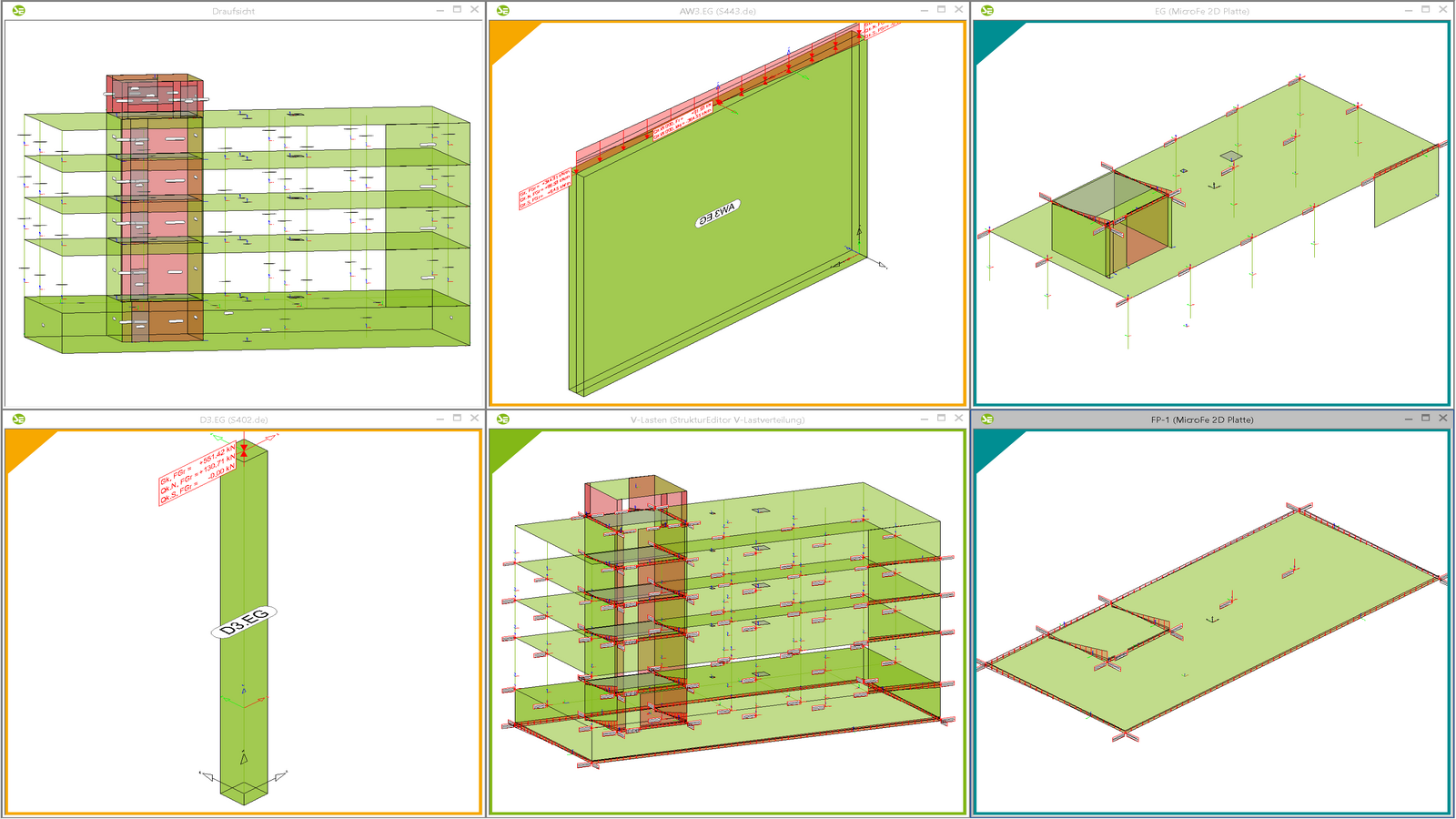

Vorbereitung der Bauteilbemessung
Nicht zuletzt durch das komplett vorliegende Belastungsniveau stellen die Berechnungsmodelle eine umfassende Vorbereitung der Bauteilbemessung dar. In den Berechnungssichten wird jeweils ein Berechnungsmodell angezeigt, mit allen nachweis- und bemessungsrelevanten Informationen.
In den Bemessungsmodellen bleiben nur noch spezielle mechanische Eingaben zur Bearbeitung offen, wie z.B. die Maschenweite der FE-Elemente oder Eingaben zur Steuerung der Bewehrungswahl.

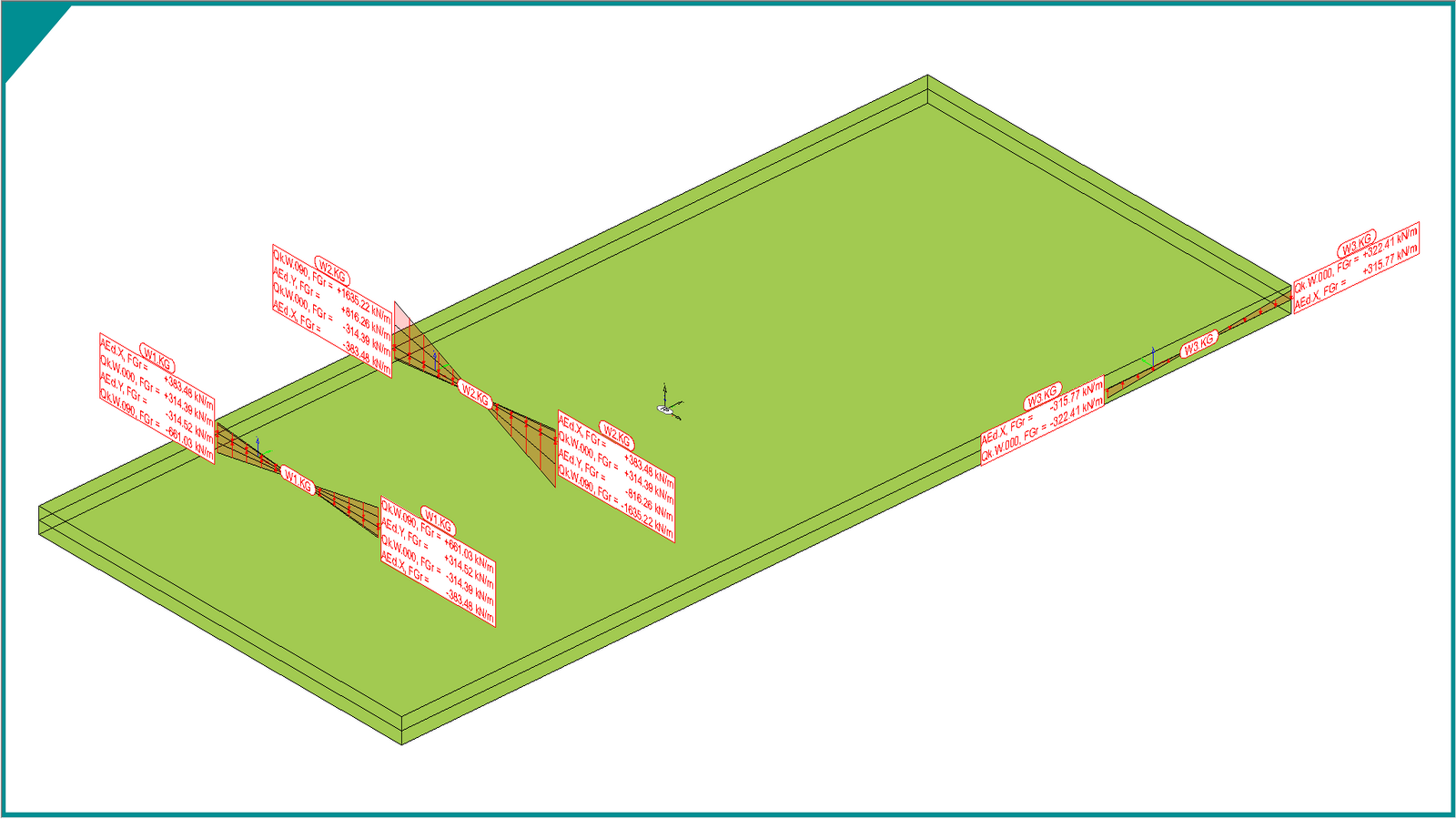

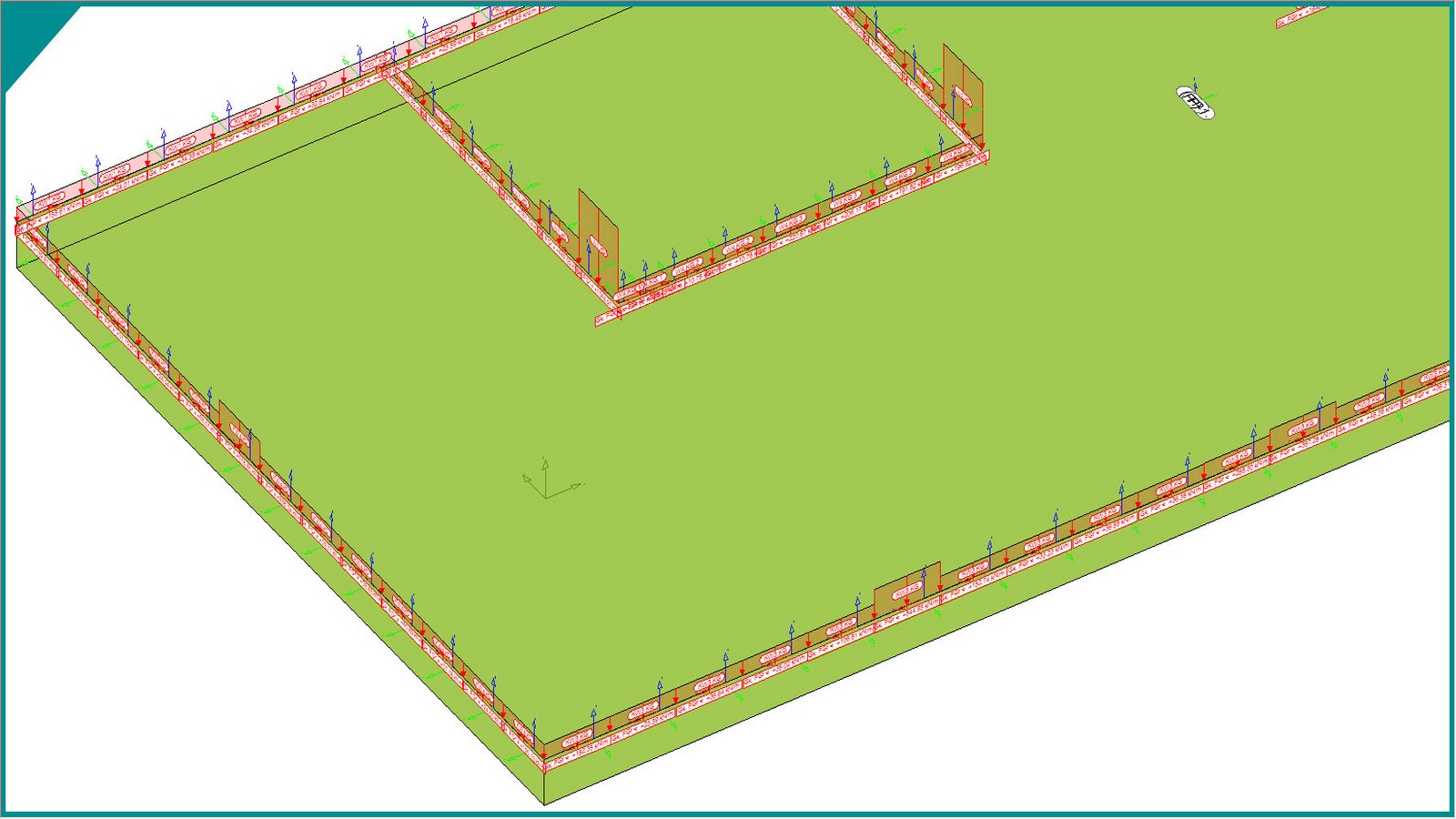

Belastungen für Bodenplatten
Die Ermittlung, Verteilung und Zusammenstellung der vertikalen Belastungen im StrukturEditor, ist z.B. für eine vorgezogene Beurteilung der Gründung, ein deutlicher Zeitvorteil. Sobald das Strukturmodell vorliegt, kann die Gründung bearbeitet werden.
Für die Gründung werden jedoch nicht nur die vertikalen Lastverteilungen berücksichtigt, wahlweise könne auch die horizontalen Lastverteilungen Berücksichtigung finden. Hierbei werden die Momente in den Aussteifungswänden in vertikale Trapezlasten überführt und zusätzlich mit den vertikalen Lasten, z.B. aus Eigengewicht und Nutzlast, überlagert.

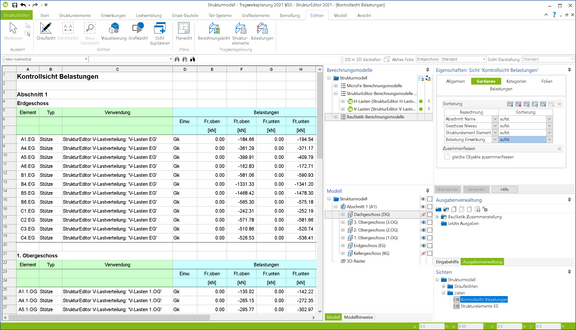

Auswertung mit Listensichten
Die Ergebnisse der Lastermittlung und Lastverteilungen, können direkt im StrukturEditor über Listensichten, ausgewertet werden. Für die Auswertung wird der Umfang über die untersuchte Geometrie des Modells und die gewünschten Berechnungsmodelle, festgelegt. Die Anzahl der Spalten und somit der gewünschten Lastanteile, wird über den ListenEditor gesteuert.
Über die Eigenschaften der Listensichten können die gewünschten Einwirkungen ausgewählt werden. Alle Listensichten mit Belastungen können wahlweise als Planteile verwendet oder im Excel-Format exportiert werden.
Die StrukturEditor-Module
Die Modulliste bietet Ihnen einen Überblick über das Leistungsspektrum.
Für jeden Bedarf das passende Paket
Für den StrukturEditor sind zwei Standard-Pakete erhältlich.
Produktbroschüre
StrukturEditor
Bearbeitung und Verwaltung des Strukturmodells
Technische Dokumentation
Tutorials
Die kurzen Videos stellen beispielhafte Arbeitsabläufe dar. Durch die Einteilung in „Playlists“ können einzelne Bedienschritte, aber auch zusammenhängende Abläufe am Stück studiert werden.
mb-news-Artikel
So umfangreich wie die mb WorkSuite ist auch die dazugehörige Dokumentation. Hier finden Sie Artikel zu allgemeinen oder programmübergreifenden Funktionen zum StrukturEditor.
Schnelleinstieg
Für einen schnellen und effizienten Einstieg werden in diesem Handbuch Schritt-für-Schritt die wichtigsten Funktionen und Wege zum Arbeiten mit dem StrukturEditor erläutert.
