Normgerechte Nachweisführung für Tragwerksplaner

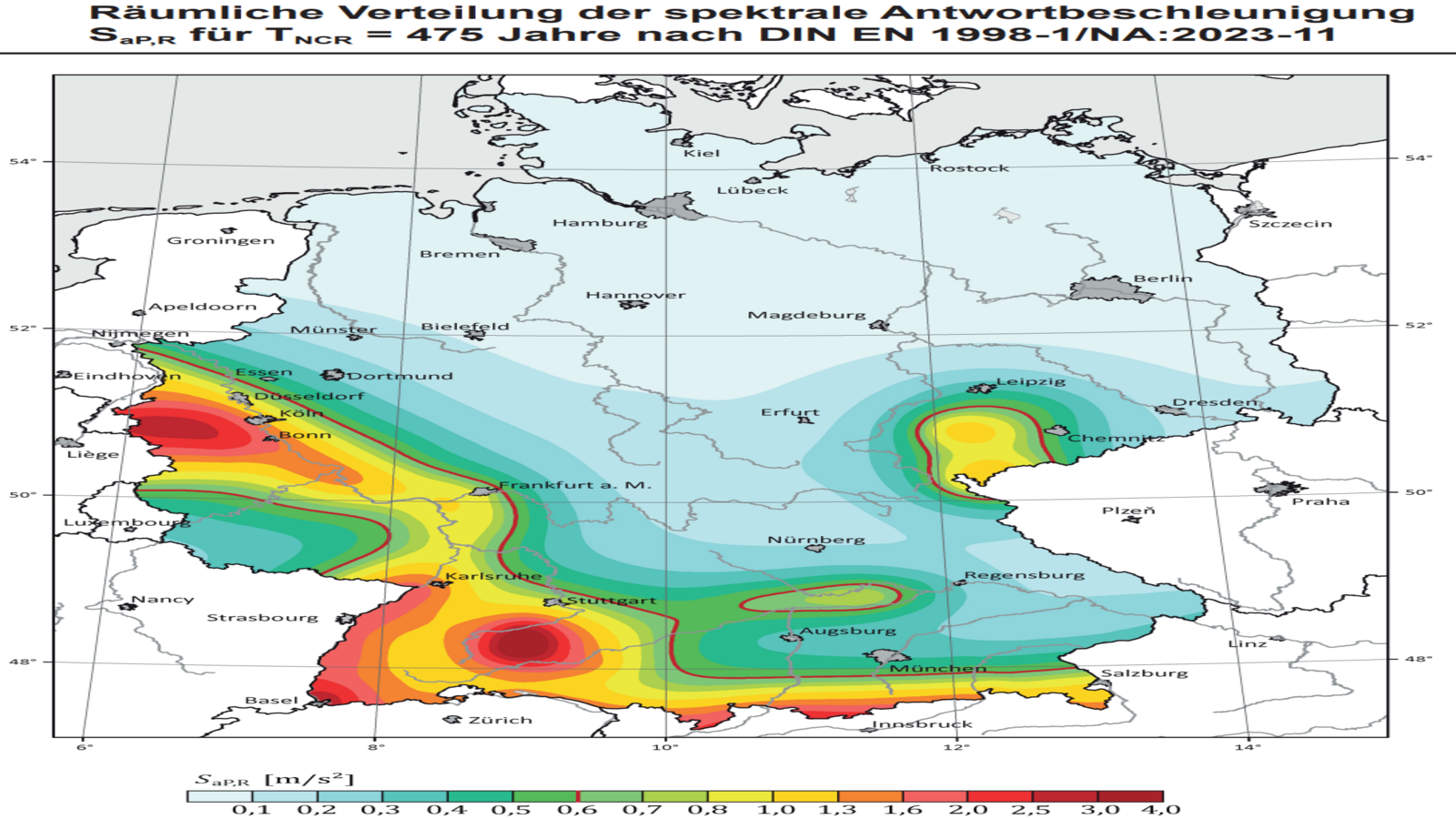

Auch wenn Deutschland nicht als klassisches Erdbebengebiet gilt, treten seismische Ereignisse regelmäßig auf – insbesondere in Regionen wie dem Oberrheingraben, der Schwäbischen Alb oder Teilen von Bayern. Für Tragwerksplaner bedeutet das, Bauwerke müssen so bemessen werden, dass sie auch unter außergewöhnlichen Einwirkungen wie Erdbeben sicher und wirtschaftlich bleiben.

Die Bemessung von Bauwerken für den Erdbebenlastfall ist in Deutschland durch zwei Normen geprägt:

DIN 4149: Bauaufsichtlich eingeführt und verbindlich für Genehmigungsverfahren.
Eurocode 8 (DIN EN 1998-1): Spiegelt den aktuellen Stand der Technik wider und wird zivilrechtlich als „anerkannte Regel der Technik“ gefordert.

Diese parallele Normung stellt Tragwerksplaner seit Jahren vor die Herausforderung, beide Regelwerke zu kennen und projektbezogen anzuwenden. Während DIN 4149 die Einteilung in Erdbebenzonen und die Bemessung über Bodenbeschleunigungen vorsieht, arbeitet der Eurocode 8 mit spektralen Antwortbeschleunigungen und detaillierten Untergrundparametern.

Mit der mb WorkSuite erhalten Tragwerksplaner eine leistungsstarke Softwarelösung, die beide Normen integriert und praxisgerechte Werkzeuge für alle Schritte der Erdbebenbemessung bietet:

BauStatik: Vereinfachtes Antwortspektrenverfahren für regelmäßige Bauwerke.
MicroFe: Multimodales Antwortspektrenverfahren für komplexe Tragwerke.
StrukturEditor: Zentrale Verwaltung von Berechnungsmodellen und Weitergabe von Erdbebenlasten.

Die mb WorkSuite ermöglicht eine durchgängige Planung – von der Ersatzlastermittlung über die Lastverteilung bis zur Detailbemessung der Bauteile inklusive Erdbebeneinwirkungen. So erfüllen Sie nicht nur die geforderten normativen Anforderungen, sondern steigern die Effizienz Ihrer Projekte und sichern sich dadurch einen Wettbewerbsvorteil.

Anwendungen der mb WorkSuite für Erdbebenbemessung

BauStatik – Erdbebennachweis einfach und normgerecht

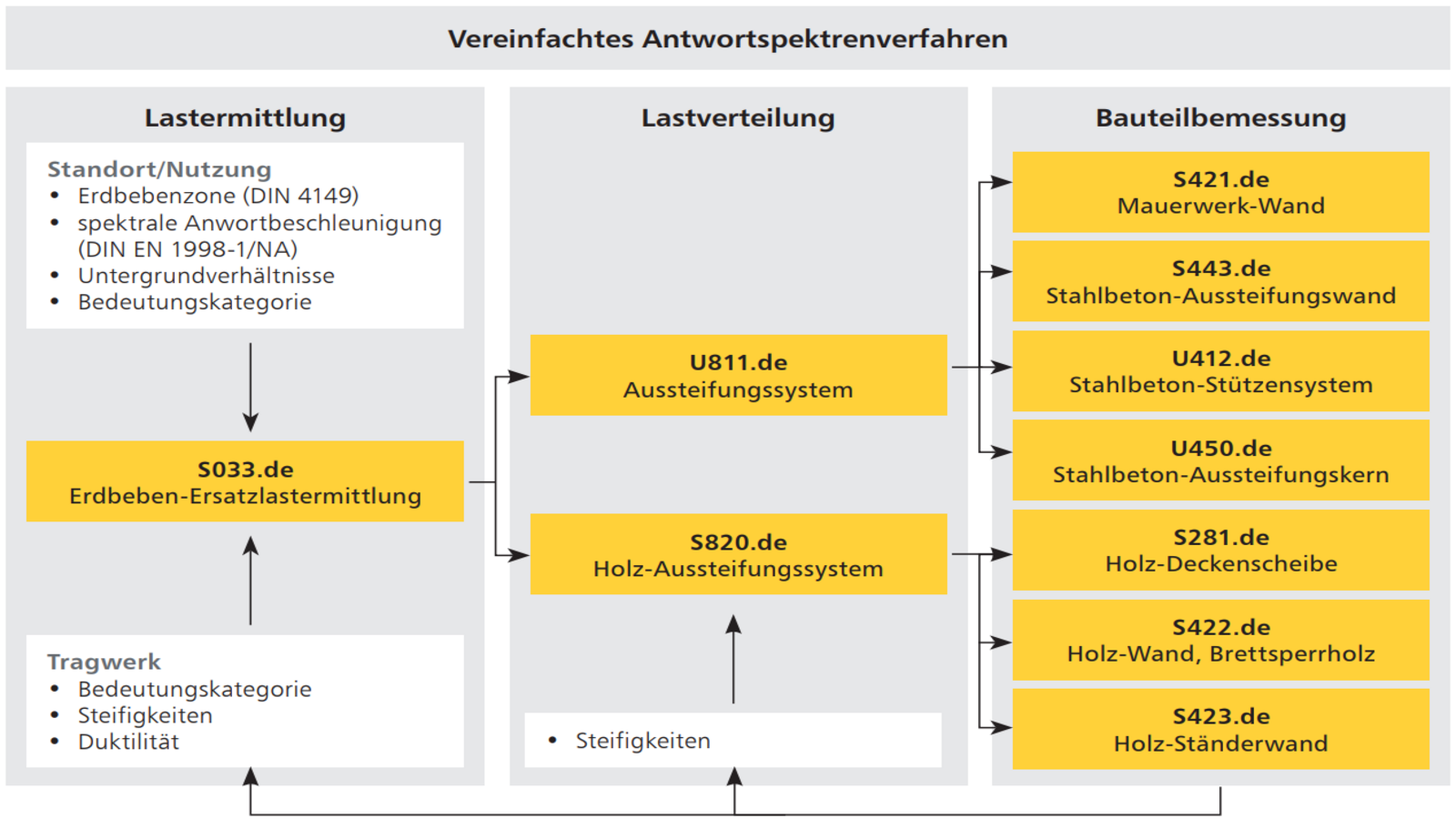

In der BauStatik erfolgt die Erdbebenbemessung nach DIN 4149 und Eurocode 8 mit dem vereinfachten Antwortspektrenverfahren. Es stehen neun Module zur Verfügung, die jeweils bestimmte Teilaufgaben der Aussteifungsberechnung in der Erdbebensituation übernehmen.

Mit dem BauStatik Modul S033.de werden horizontale Erdbeben-Ersatzlasten berechnet, basierend auf Standortdaten, Baugrundklasse und Bedeutungskategorie. Die Lastverteilung erfolgt über die Module U811.de für Massivbau oder S820.de für Holzbau. Anschließend können die aussteifenden Bauteile als Einzelbauteile bemessen werden. Es stehen Anwendungen für Stahlbetonwände und -kerne, Mauerwerkswände sowie Holzbauteile wie Deckenscheiben und Wände zur Verfügung. Alle Nachweise werden in der außergewöhnlichen Bemessungssituation Erdbeben geführt.

Weitere Informationen zur BauStatik

MicroFe/EuroSta: Erdbebenbemessung im multimodalen Antwortspektrenverfahren

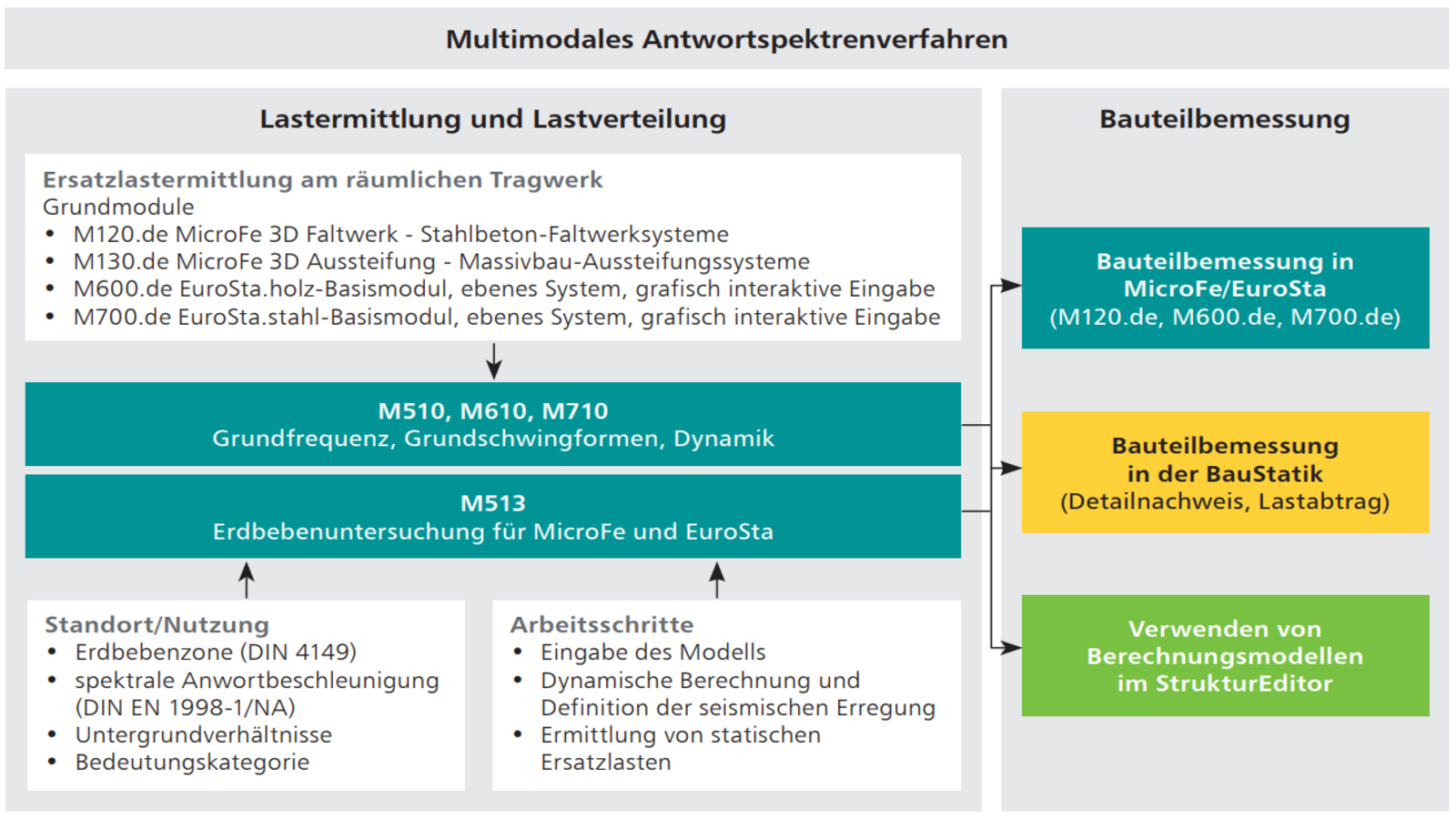

Für komplexe Tragwerke bietet MicroFe das multimodale Antwortspektrenverfahren nach DIN 4149 und Eurocode 8. Die Nachweisführung erfolgt direkt am räumlichen Tragwerksmodell und umfasst alle Schritte von der dynamischen Berechnung bis zur Ersatzlastermittlung:

Nach der Systemeingabe in den FE-Programmen wie M120.de (Faltwerk), M130.de (Aussteifungssysteme) oder den EuroSta-Modulen für Holz und Stahl werden Geometrie, Materialien und Lagerbedingungen definiert. Anschließend berechnen die Grundfrequenz-Module die Eigenwerte und Eigenformen des Tragwerks als Grundlage für die Erdbebenanalyse. Mit dem Modul M513 wird die seismische Erregung nach DIN 4149 oder DIN EN 1998-1 festgelegt und die Erdbebenuntersuchung durchgeführt. Aus den dynamischen Ergebnissen werden statische Ersatzlasten abgeleitet, die für alle weiteren Bemessungen genutzt werden können.

Die Bauteilbemessung kann direkt in MicroFe/EuroSta erfolgen oder die ermittelten Lasten werden für Detailnachweise in der BauStatik genutzt. Alternativ lassen sich die Ergebnisse über den StrukturEditor für weitere Berechnungsmodelle nutzen.

Weitere Informationen zu MicroFe

StrukturEditor: Zentrales Modell für die Tragwerksplanung

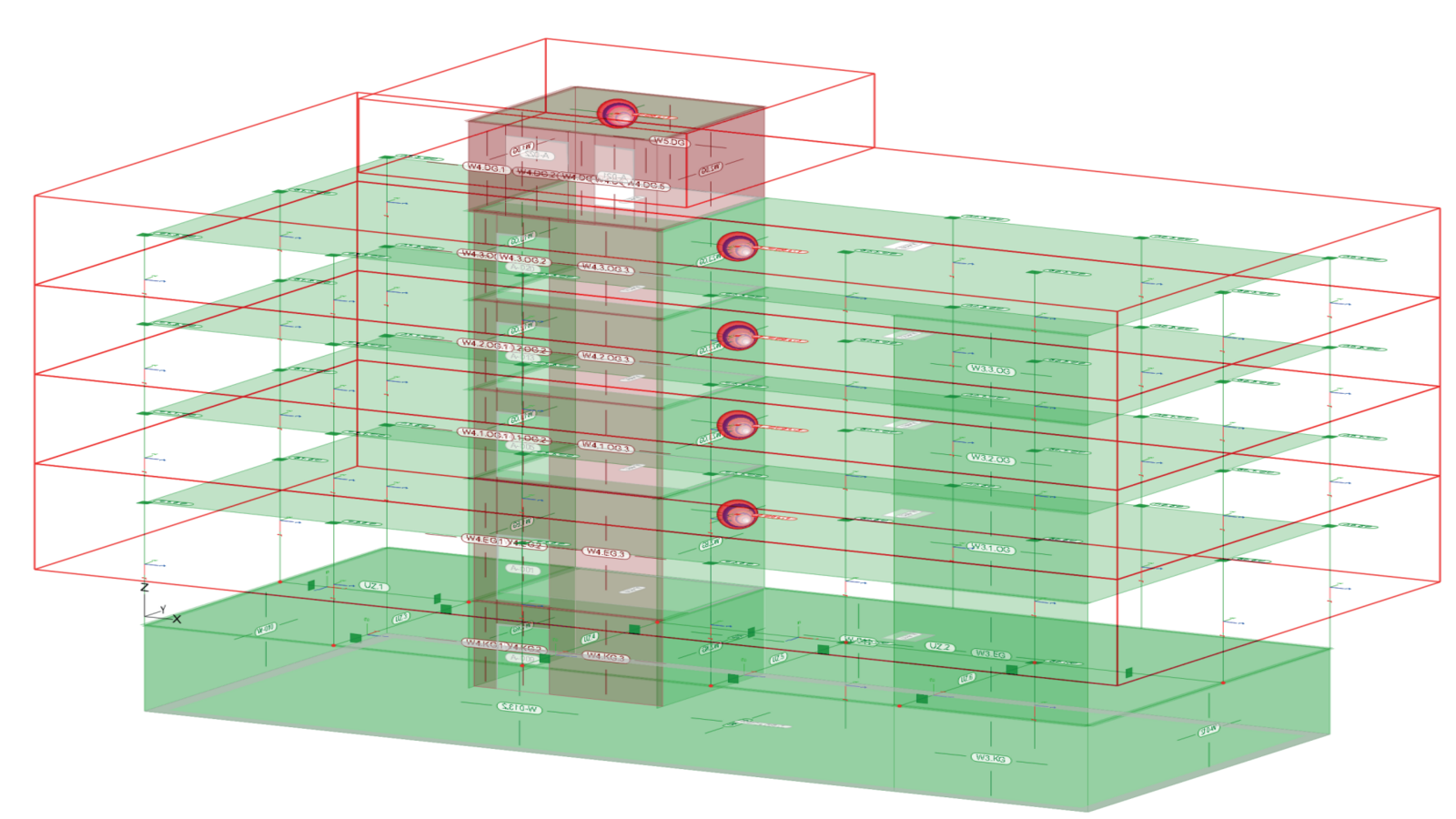

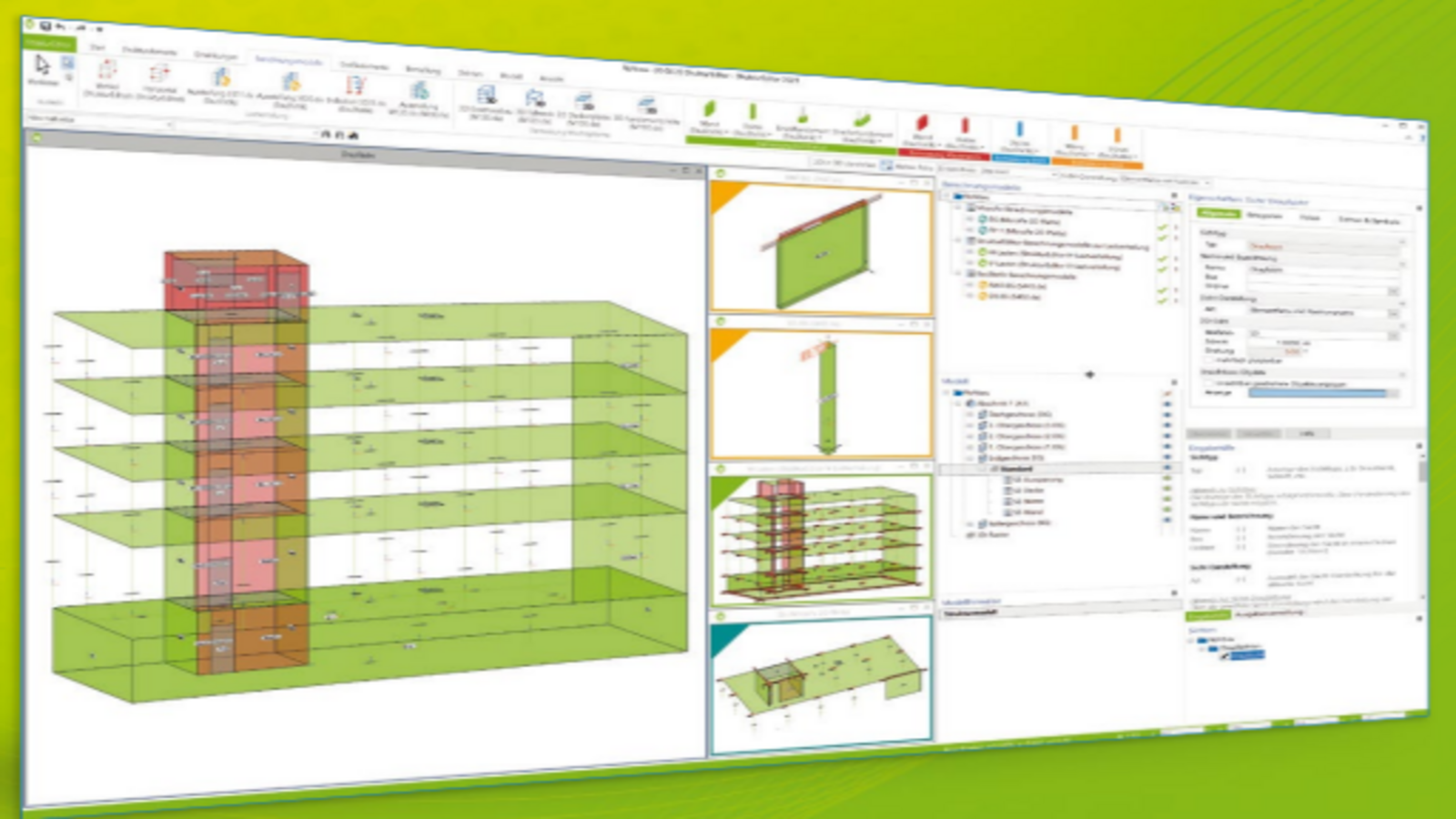

Der StrukturEditor verbindet im Rahmen der modellorientierten Tragwerksplanung die Erdbebenbemessung mit einem durchgängigen Workflow. Berechnungsmodelle aus MicroFe können nach der Erdbebenanalyse direkt im StrukturEditor verwaltet und für weitere Nachweise genutzt werden. So lassen sich die ermittelten Ersatzlasten komfortabel in neue Berechnungsmodelle, beispielsweise für die Bemessung von Stahlbetonwänden, integrieren.

Außerdem können die im StrukturEditor erstellten Modelle und Informationen als Grundlage für die Ersatzlastermittlung mit dem BauStatik-Modul S033.de verwendet werden. Dies gewährleistet konsistente Daten und reduziert den Eingabeaufwand spürbar. Der StrukturEditor ist damit die zentrale Plattform für effiziente, normgerechte und BIM-konforme Arbeitsabläufe.

Weitere Informationen zum StrukturEditor

Nächste Schritte

Haben wir Sie überzeugt von den vielseitigen Möglichkeiten innerhalb der mb WorkSuite? Dann bringen Sie jetzt Ihre statischen Berechnungen auf ein Neues Effizienz- und Sicherheitsniveau. Kontaktieren Sie für eine individuelle Produktvorstellung oder ein maßgeschneidertes Angebot gerne unser Vertriebsteam.

Jetzt Vertrieb kontaktieren!

Weitere Informationen:

Wie zu allen Themen der mb WorkSuite stellen wir Ihnen auch zum Thema Erdbebenbemessung eine Vielzahl an weiterführenden Informationen zur Verfügung – von ausführlichen Produktbroschüren über praxisnahen Fachartikeln aus den mb-news bis hin zu anschaulichen mbinar Video-Aufzeichnungen.
