Das Finite-Elemente-System für die Tragwerksplanung im Bauwesen
MicroFe ist das leistungsstarke Finite-Elemente-Programm der mb WorkSuite und für die Tragwerksplanung im Bauwesen optimiert. Es unterstützt Sie bei der Analyse und Nachweisführung von 2D-Deckensystemen über 3D-Aussteifungssysteme bis hin zu allgemeinen 3D-Faltwerksmodellen. Dabei begleitet Sie MicroFe zuverlässig von der Modelleingabe über die Berechnung bis zur Auswertung und hilft Ihnen, Ihre Projekte effizient und sicher umzusetzen.
Die Anwendungen der mb WorkSuite vorgestellt
Bei MicroFe handelt es sich um ein leistungsstarkes FE-System, das speziell auf die Belange der Tragwerksplanung im Bauwesen konzipiert und abgestimmt ist. Es bietet von der Eingabe über die Berechnung bis hin zur Ausgabe eine Vielzahl von Merkmalen, die Sie dabei unterstützen das Tragverhalten korrekt abzubilden und die Nachweisführung sicher zu gestalten. Dank der nahtlosen Integration in die mb WorkSuite profitieren Sie von durchgängigen Arbeitsabläufen und maximaler Effizienz. Mit zwei Grundmodulen (Platten und Scheiben) und mehr als 50 Zusatzmodulen erhalten Sie eine maßgeschneiderte Lösung für Ihre 2D-FEM Tragwerksplanung – individuell, effizient und zukunftssicher.
Dank des leistungsstarken Rechenkerns führt MicroFe sowohl statische als auch dynamische Berechnungen von 3D- Faltwerken und Aussteifungssystemen aus Stahlbeton, Stahl, Mauerwerk und Holz bzw. Holzverbundwerkstoff zuverlässig aus. Für komplexe Tragstrukturen mit Horizontallasten aus Wind, Imperfektionen oder Erdbeben bietet MicroFe 3D das ideale Paket, um alle Einflüsse und das Aussteifungsverhalten sicher zu erfassen. MicroFe kann nichtlineare Effekte oder plastische Verhalten für Gelenke und Lager berücksichtigen und ermöglicht dadurch eine genauere Abbildung des realen Tragverhaltens. Die Bemessung erfolgt nach den Eurocode Normen, inklusive Nachweisen zur Gebrauchstauglichkeit und Tragfähigkeit. Lasten und Randbedingungen können sowohl lokal als auch projektübergreifend in der mb WorkSuite definiert werden – flexibel und an Ihre Planungsanforderungen angepasst. Ergebnisse aus MicroFe lassen sich direkt in das Statikdokument der BauStatik oder die Konstruktionspläne von ViCADo integrieren und werden bei jeder Modellanpassung automatisch mit allen definierten Lastpfaden aktualisiert.
Die Anwendung ist für die 3D Berechnung in 2 Grundmodule (Faltwerke und Aussteifungssysteme) gegliedert und kann mit mehr als 50 Zusatzmodulen für spezifische Anwendungsfälle erweitert werden. Durch den Modularen Aufbau erweitern Sie das System bedarfsgerecht und kosteneffizient. Somit erhalten Sie eine maßgeschneiderte Lösung für Ihre 3D-FEM Tragwerksplanung – kompakt, effizient und zukunftssicher.

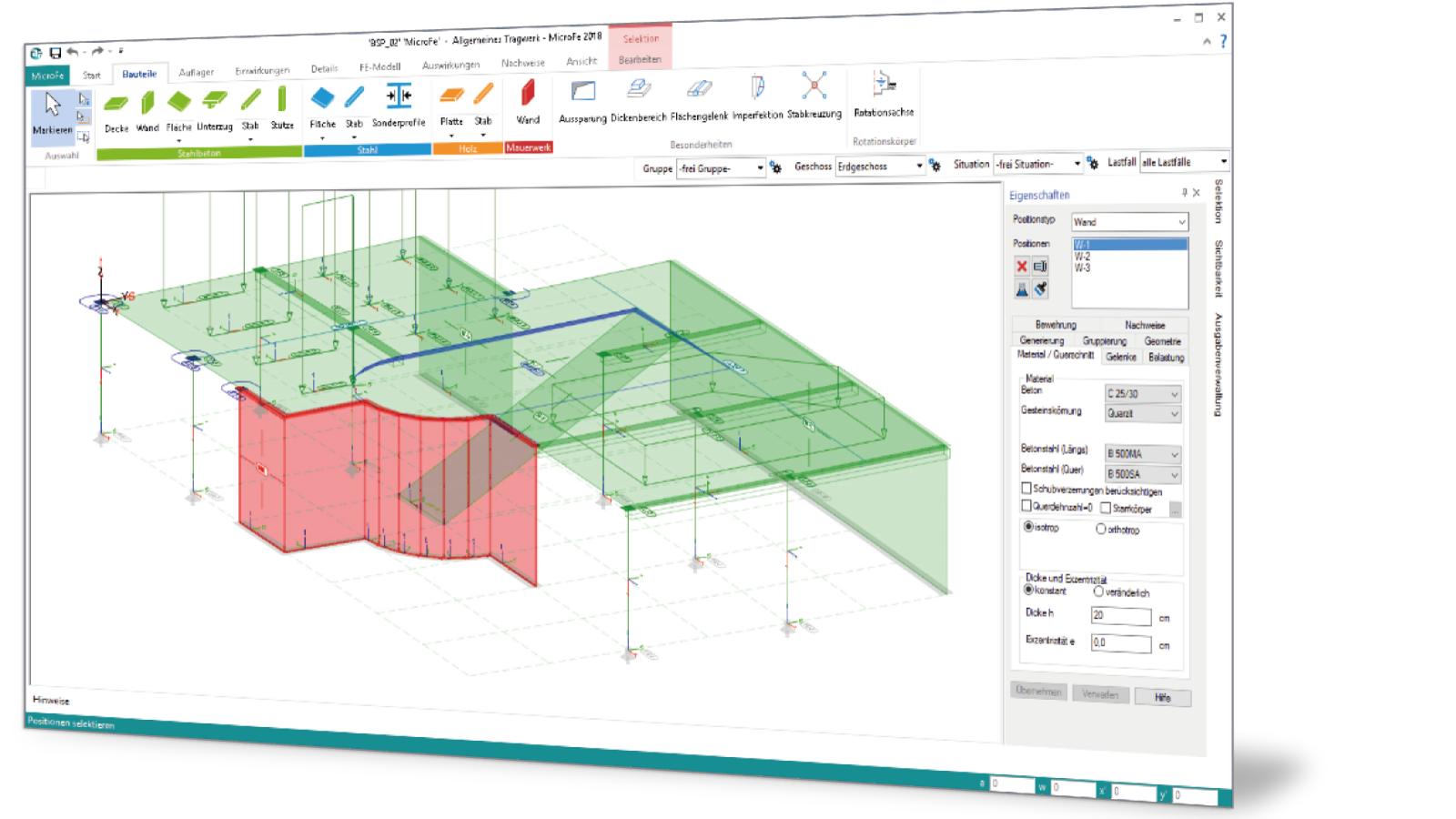

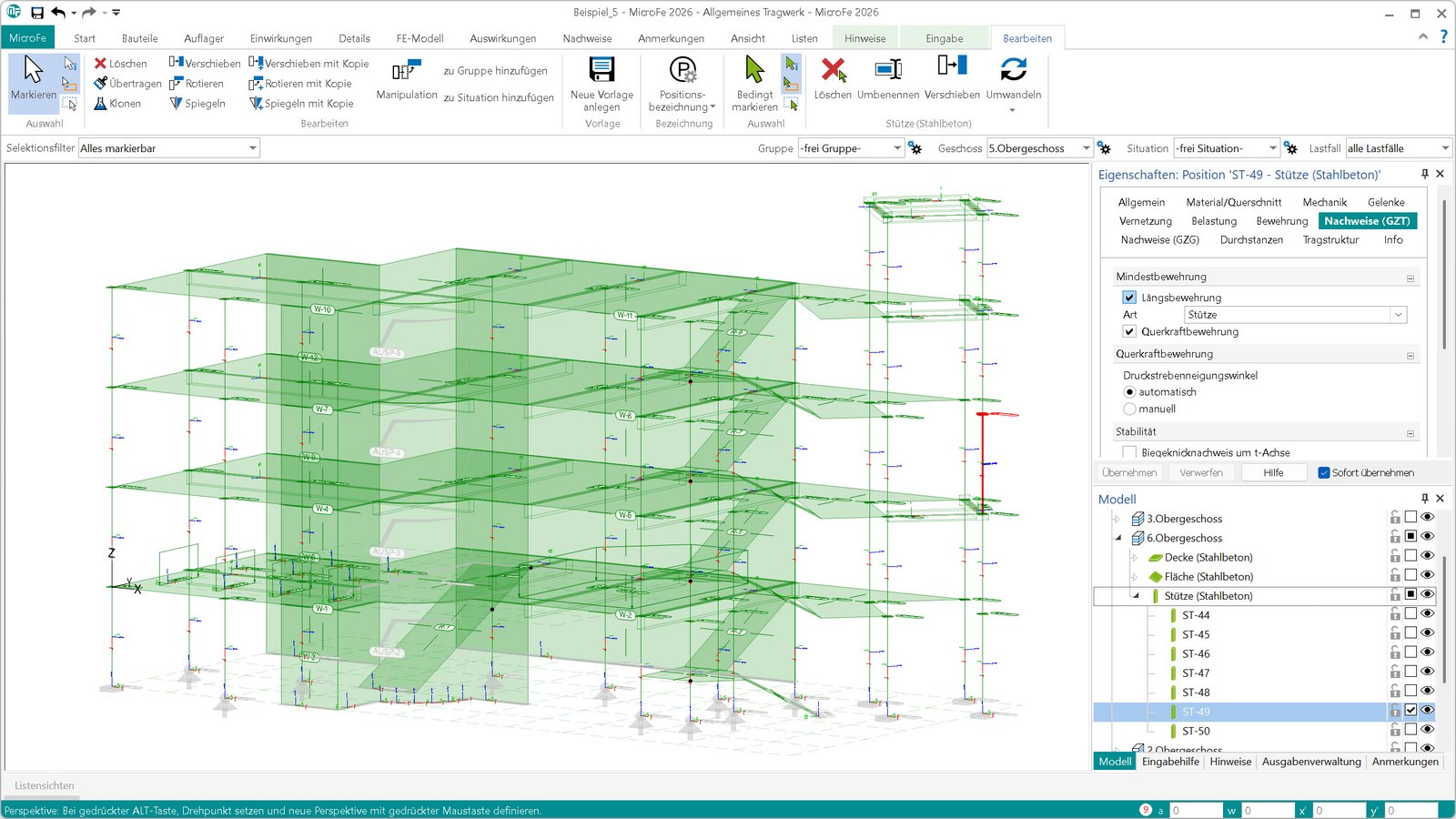

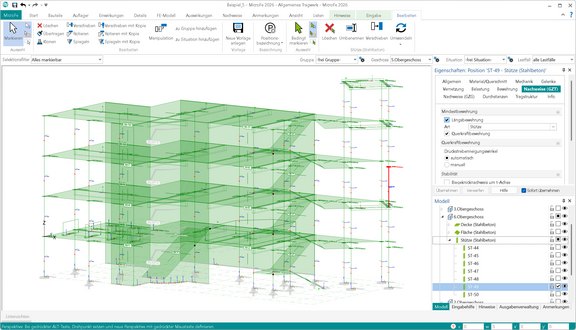

Positionsorientierte Eingabe
Die positionsorientierte, grafische Eingabe von Bauteilen ermöglicht eine praxisbezogene und ingenieurmäßige Modellierung. Die Umsetzung in das abstrakte, mathematische FE-Modell erfolgt in MicroFe automatisch. Dadurch ist sichergestellt, dass überall dort FE-Knoten vorhanden sind, wo sie für die Berechnung benötigt werden. Dies erleichtert und beschleunigt deutlich die Modellierung des Tragwerks.

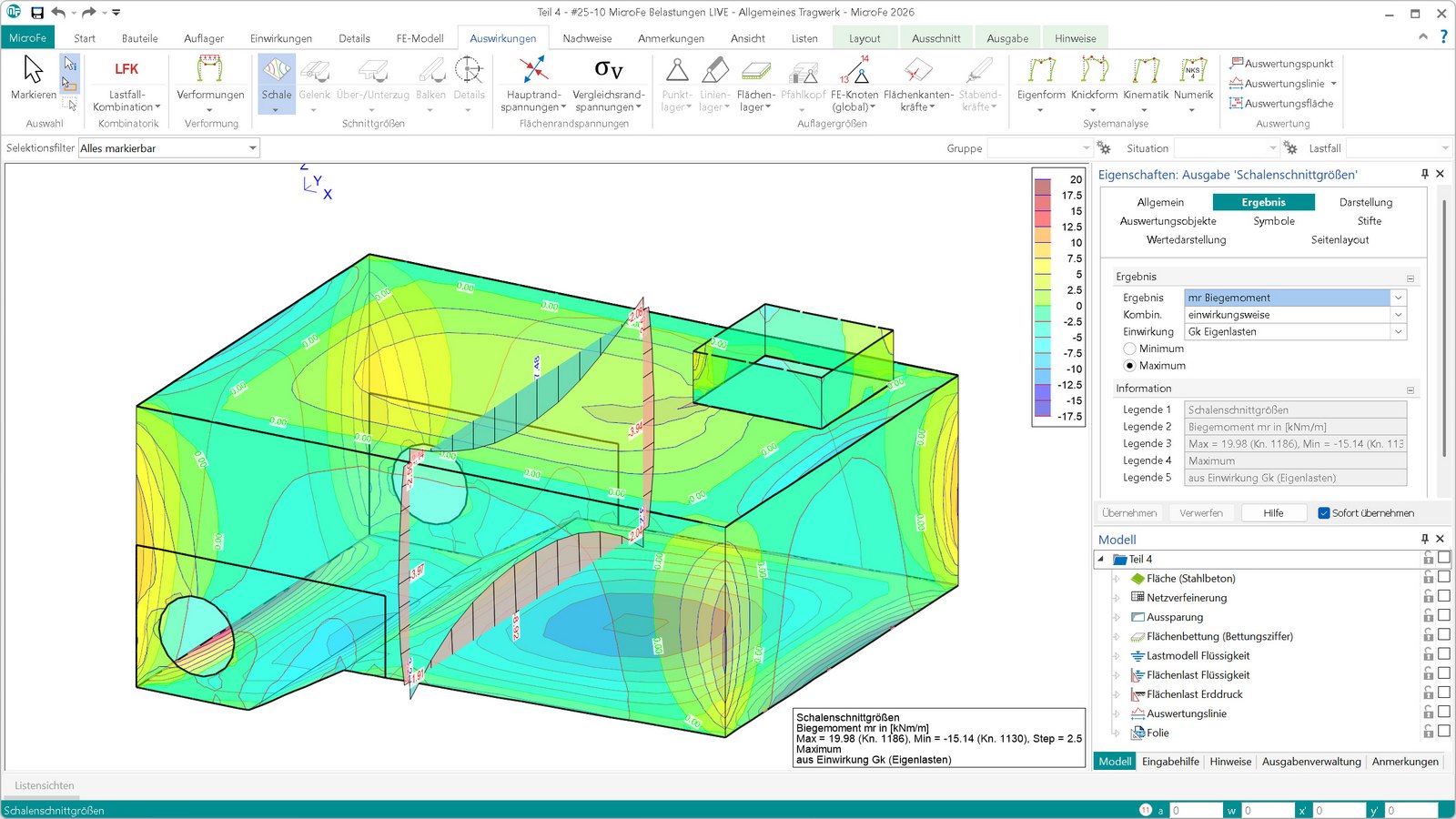

Leistungsstarker Rechenkern
Der leistungsfähige Rechenkern und die komplexen Elemente in MicroFe ermöglichen eine schnelle statische und eine dynamische Analyse von 2D- oder 3D-Tragstrukturen.
- Kirchhoff/Mindlin Elementansätze für dicke und dünne Platten und Faltwerke
- Scheibenelement nach Allmann
- Flächen- und Stabgelenke
- konstruktive Nichtlinearität: Ausschluss von Zug-/Druckfedern bei Lagerungen und druckschlaffen Stäben, einseitig wirkende Stab- und Flächengelenke, auch mit Arbeitslinien (auch bei Theorie I., II. und III. Ordnung, Eigenwertuntersuchungen)
- lokale und globale Definition von Lasten, Randbedingungen oder Gelenken

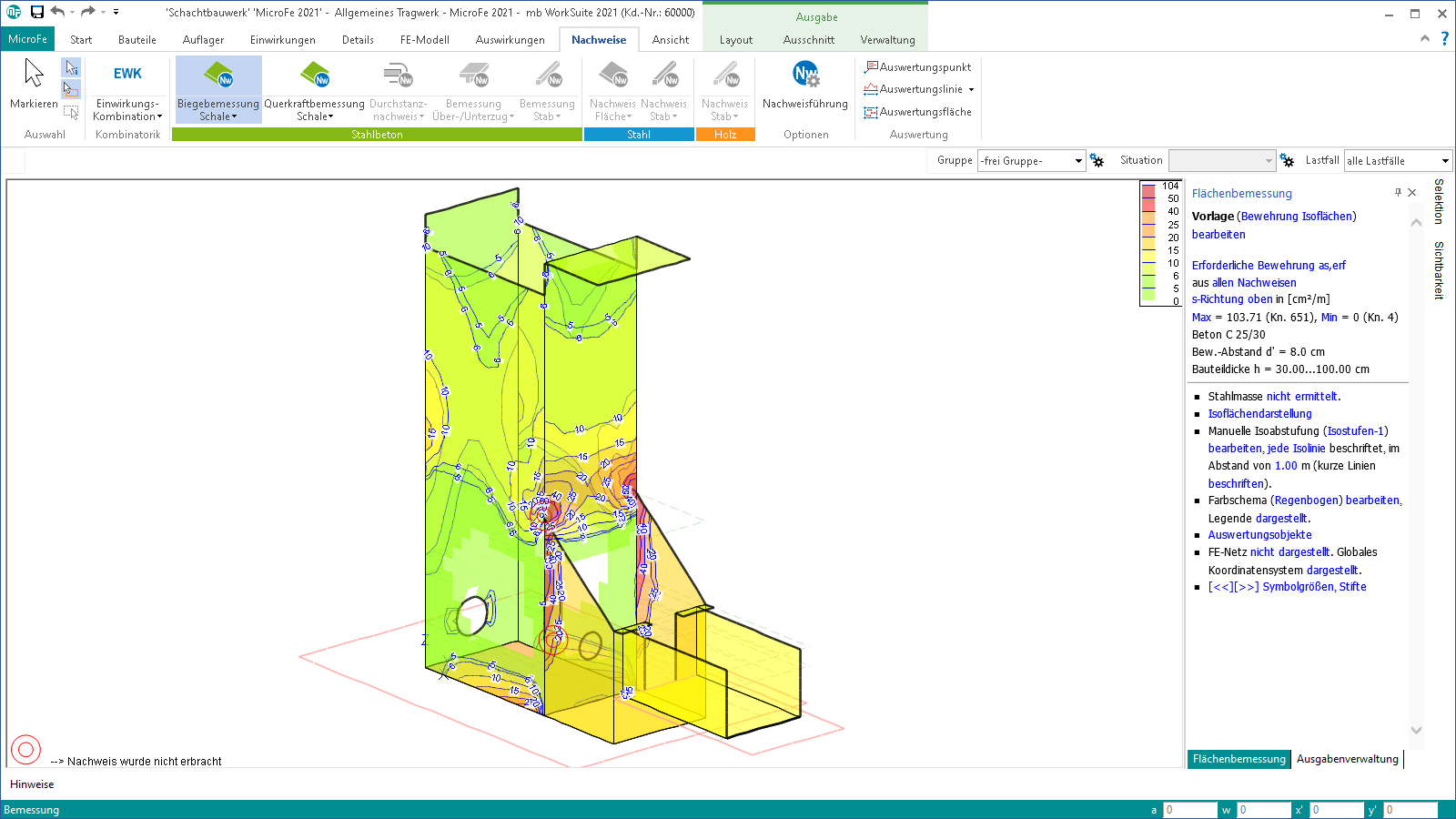

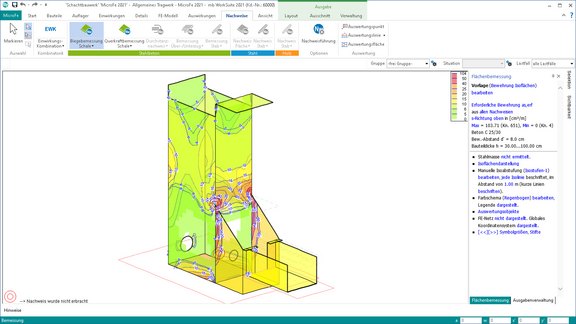

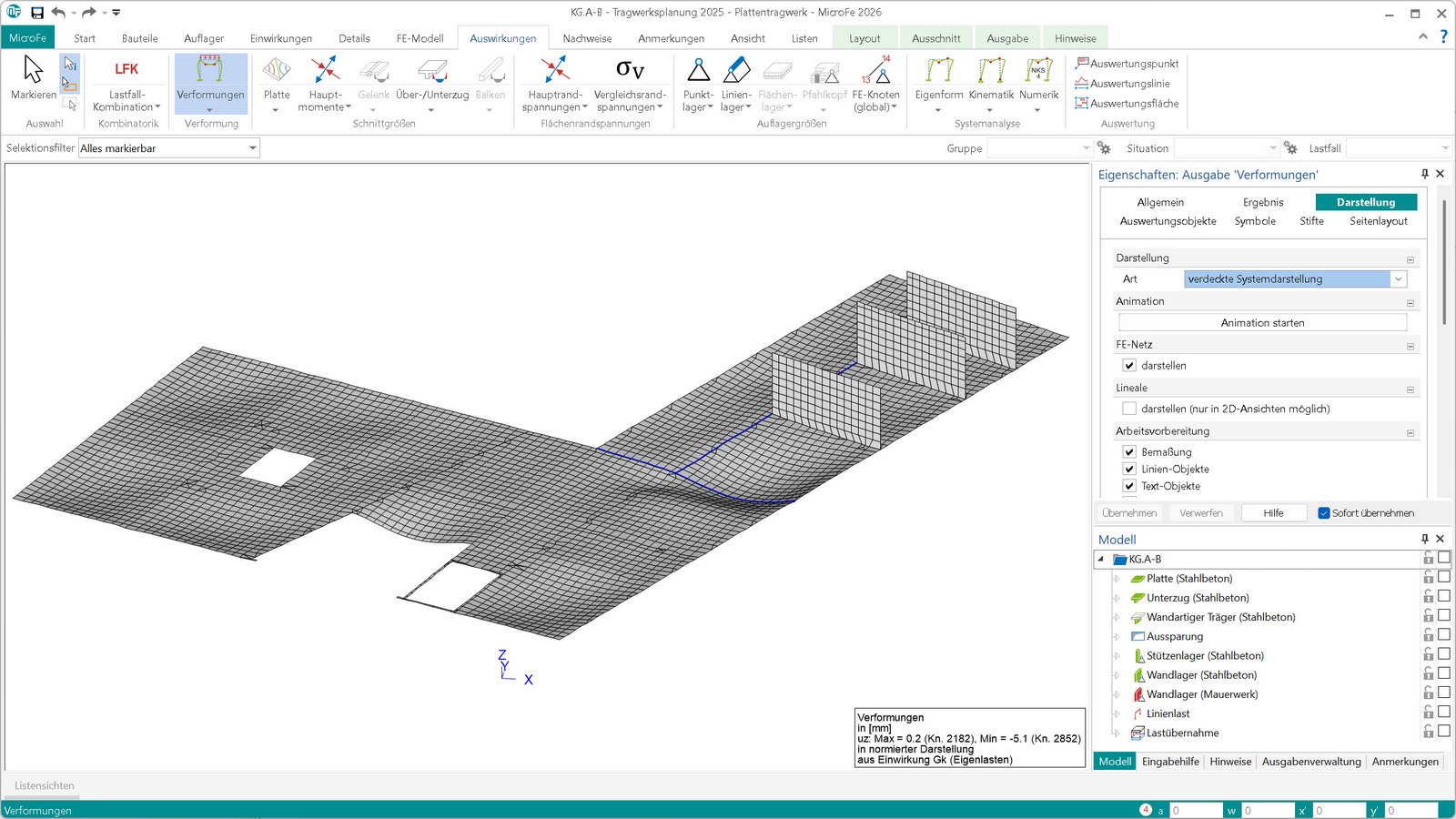

Bemessung von Deckensystemen
Eine der wichtigsten Aufgaben in der Tragwerksplanung, die in nahezu jedem Bauprojekt enthalten ist, sind die Nachweise und Bemessungen der Deckensysteme. Hier können Bauteile wie Decken, Unterzüge, Überzüge oder auch Deckenversätze oder wandartige Träger (M317.de) zu einem Teilsystem im Tragwerk kombiniert werden. MicroFe bietet hier viele praxisgerechte und effiziente Merkmale, die die Bearbeitungszeit reduzieren, wie z.B. manuelle Bewehrungswahl, spezielle Bemessungen für Deckenversätze (M316.de), bauteilorientierte Lagerungen, Verformungsnachweise im gerissenen Zustand (Zustand II) (M352.de) und vieles mehr.
Über die Bearbeitung von Stahlbeton-Deckensystem hinaus, kann MicroFe für den Einsatz im Holzbau um weitere Werkstoffe wie Brettsperrholz(M332.de), Furnierschichtholz oder weitere Holzwerkstoffe (M333.de) erweitert werden.

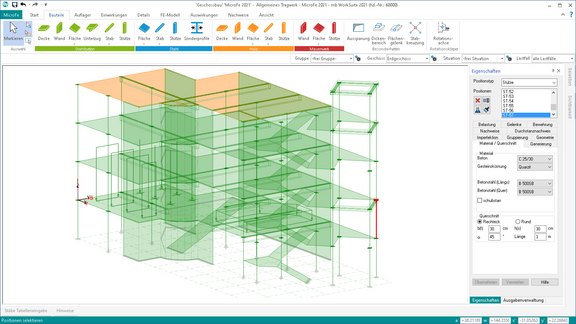

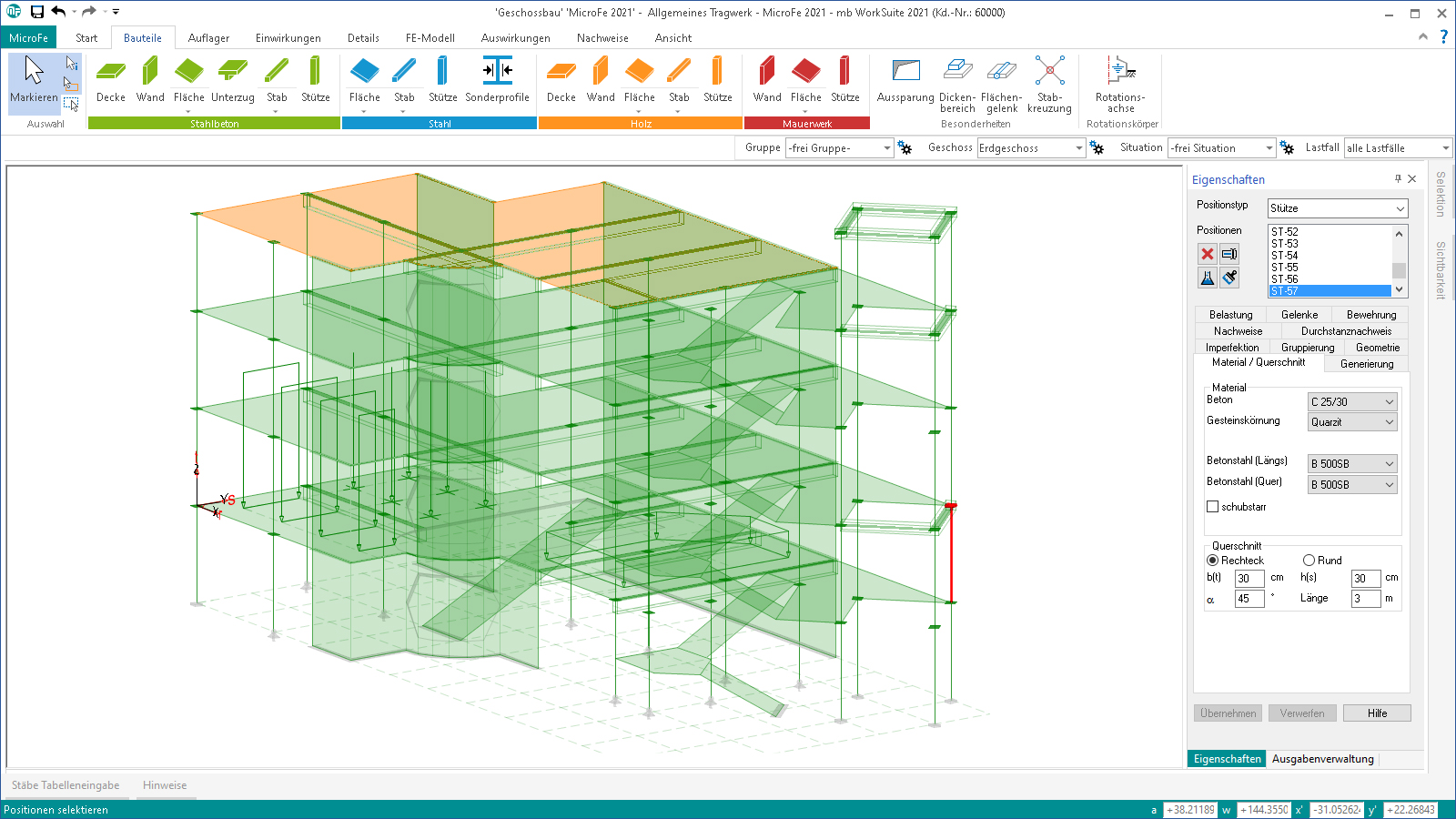

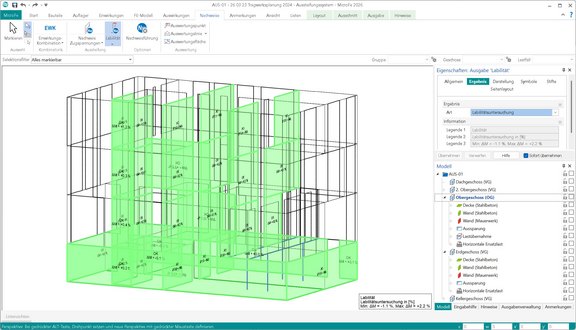

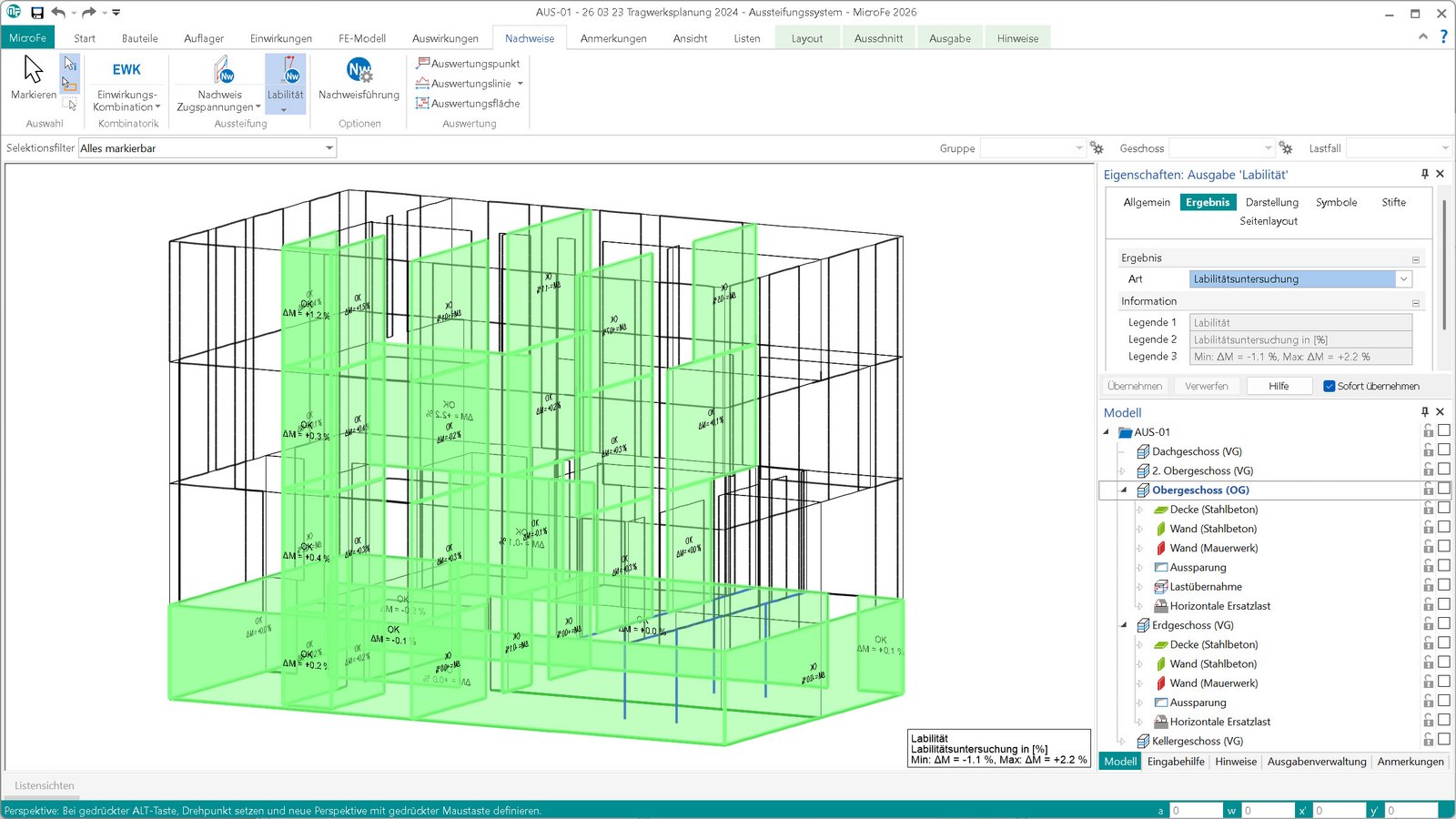

Nachweis der Gebäudeaussteifung
MicroFe bietet eine optimierte und praxisgerechte Lösung für die Analyse und den Nachweis der Gebäudeaussteifung. Dank der positionsorientierten Modellierung und der übersichtlichen Gliederung in Geschosse gelingt die Modellerstellung schnell, sicher und effizient. Durch den Einsatz der Finite-Elemente-Methode (FEM) kennt MicroFe nahezu keine Grenzen hinsichtlich der Bauwerksgeometrie. Selbst bei unregelmäßigen Grund- und Aufrissen ermöglicht MicroFe M130.de den zuverlässigen Nachweis der Gebäudestabilität und Aussteifung.
Neben der Analyse aussteifender Stahlbeton- und Mauerwerksbauteile kann MicroFe auch für die Untersuchung von Holzkonstruktionen erweitert werden, beispielsweise für Holzständerwände oder Brettsperrholzwände.

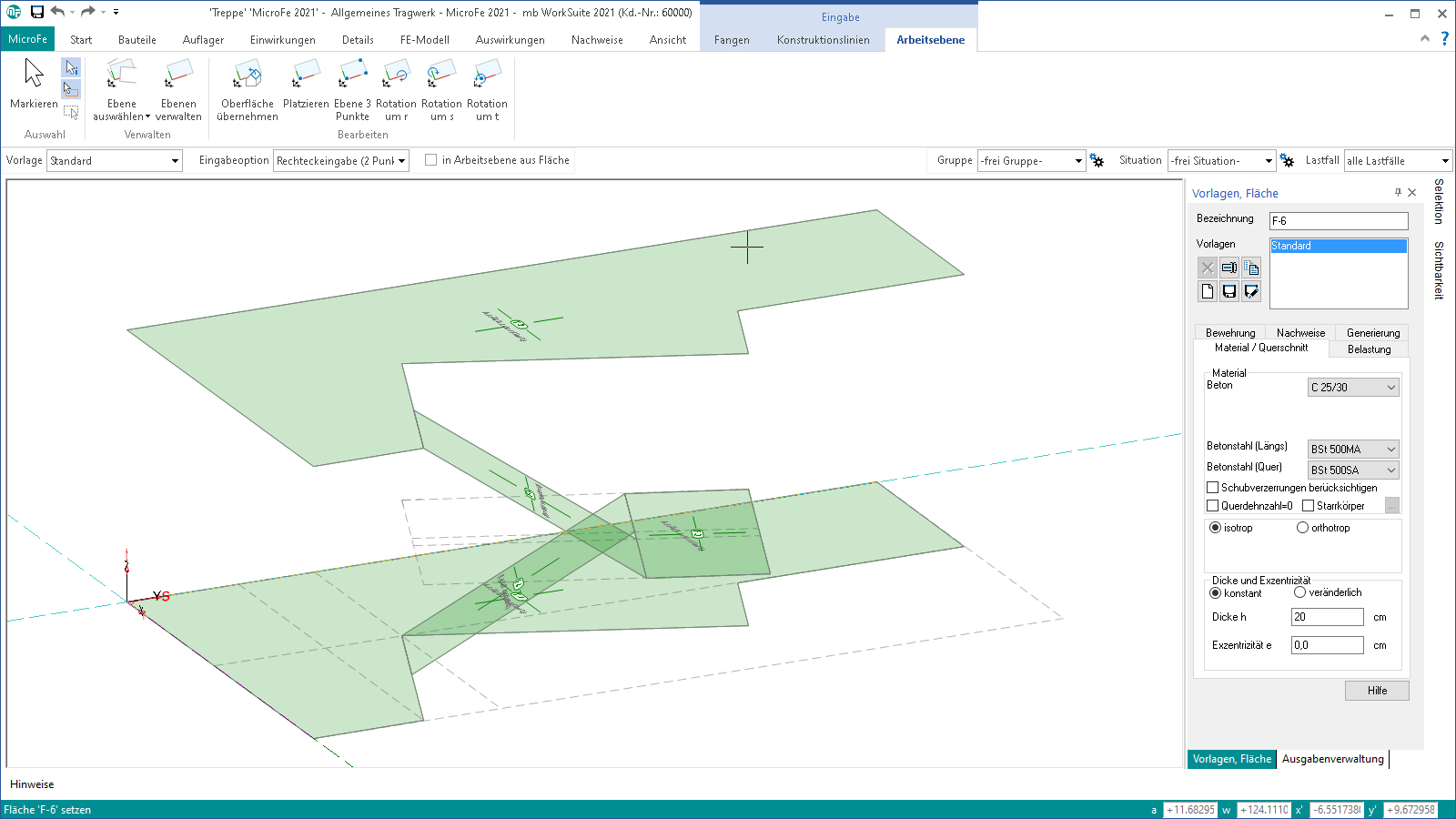

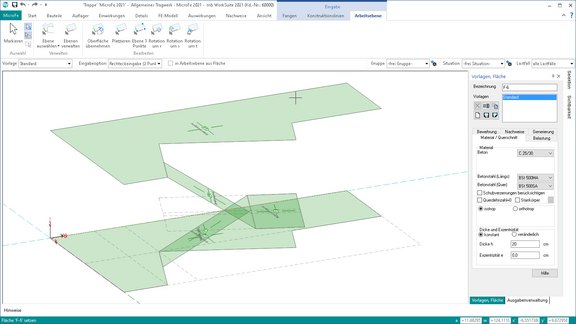

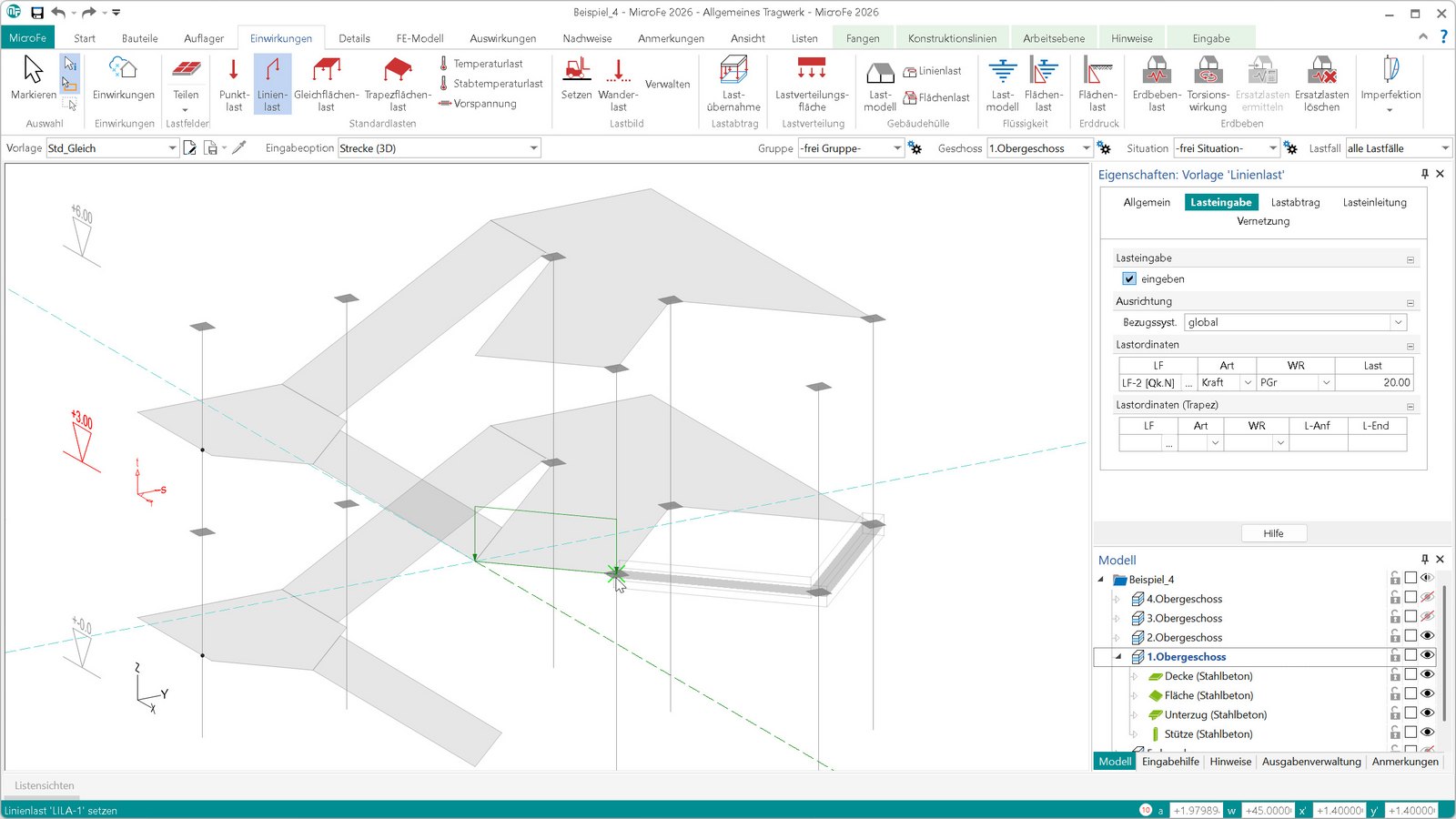

Grafisch-interaktive Eingabe
Die Eingabe von MicroFe zeichnet sich durch eine intuitive Benutzeroberfläche aus, die vielfältige Funktionen zur effektiven Bearbeitung des Tragwerks bietet. Durch die klare Strukturierung bietet die Oberfläche einen leichten Einstieg und deshalb eine kurze Einarbeitungszeit. Auch bei gelegentlicher Anwendung oder bei Bedienung selten genutzter Leistungsmerkmale stellt diese klare Struktur der Benutzeroberfläche eine deutliche Erleichterung dar.

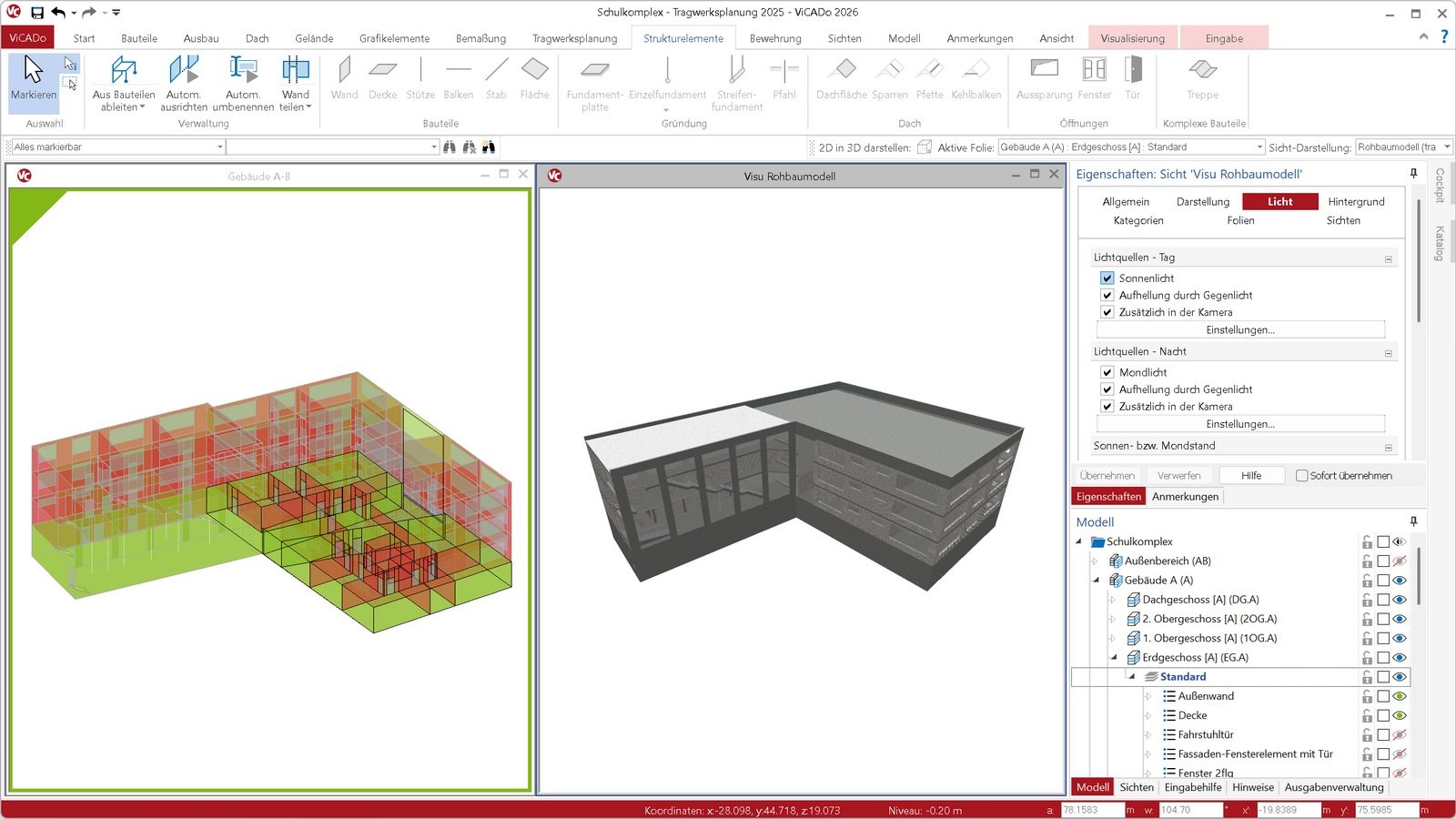

BIM-fähige Tragwerksplanung
Durch die Integration von MicroFe in die mb WorkSuite, stehen umfangreiche Möglichkeiten bereit, wie sich die statischen Analysen mit MicroFe ideal in einen BIM-Prozess einbinden lassen. Bei einem vorliegenden Architekturmodell im IFC-Format, führt ein Weg über ViCADo und den StrukturEditor in die Bemessungsmodelle von MicroFe. Eine Geometrie als SAF-Modell kann über den StrukturEditor eine Überführung in ein Bemessungsmodell in MicroFe erfolgen. Beide Varianten unterstützen eine bidirektionale Kommunikation zwischen Planer und Tragwerksplaner.

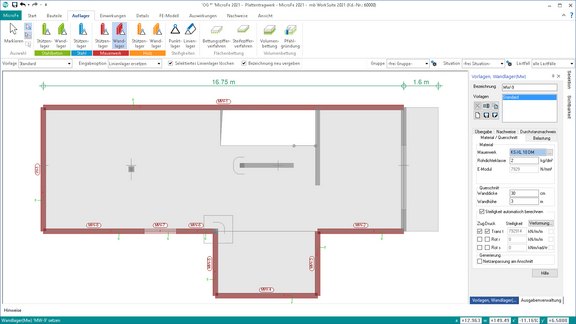

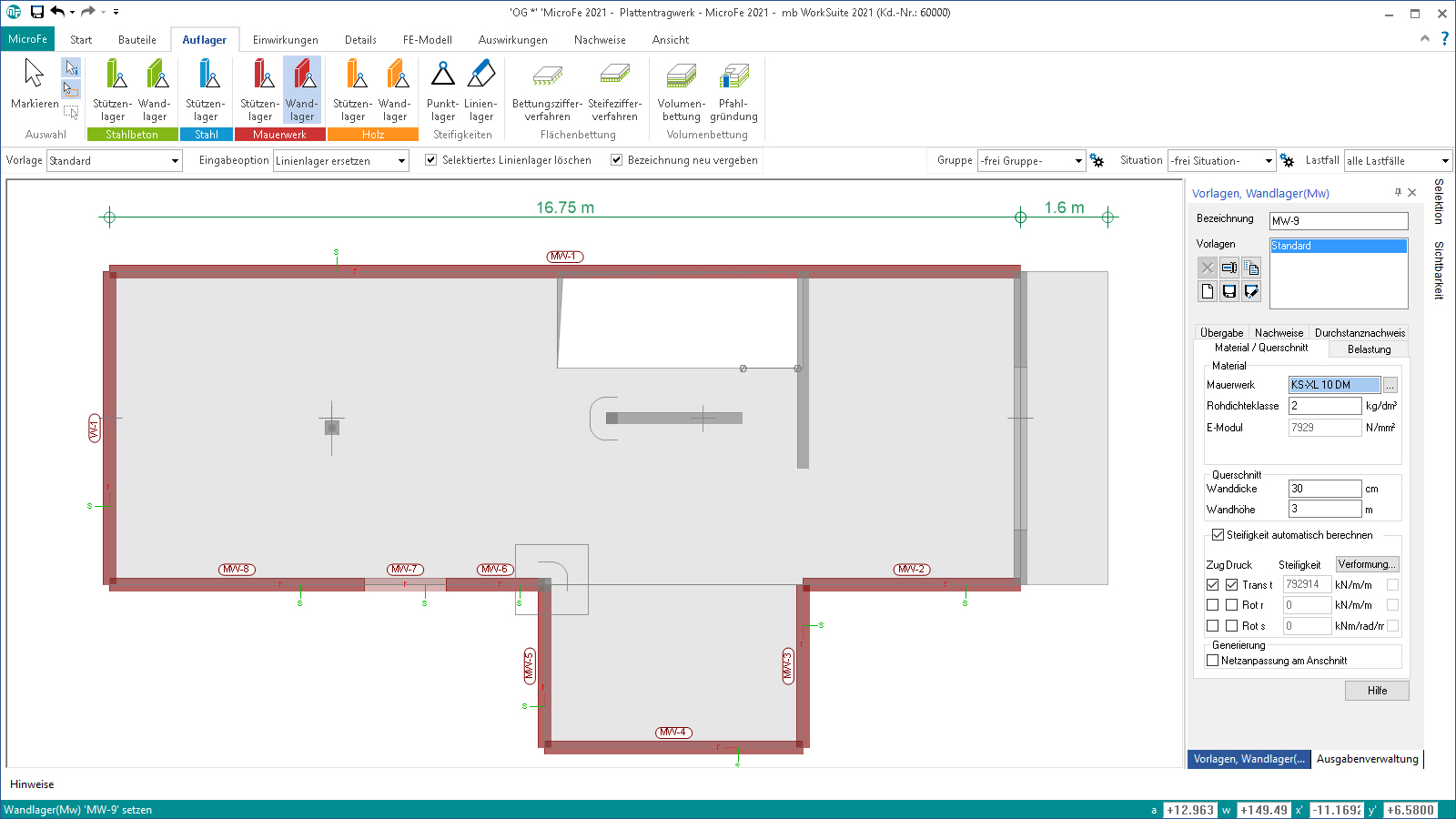

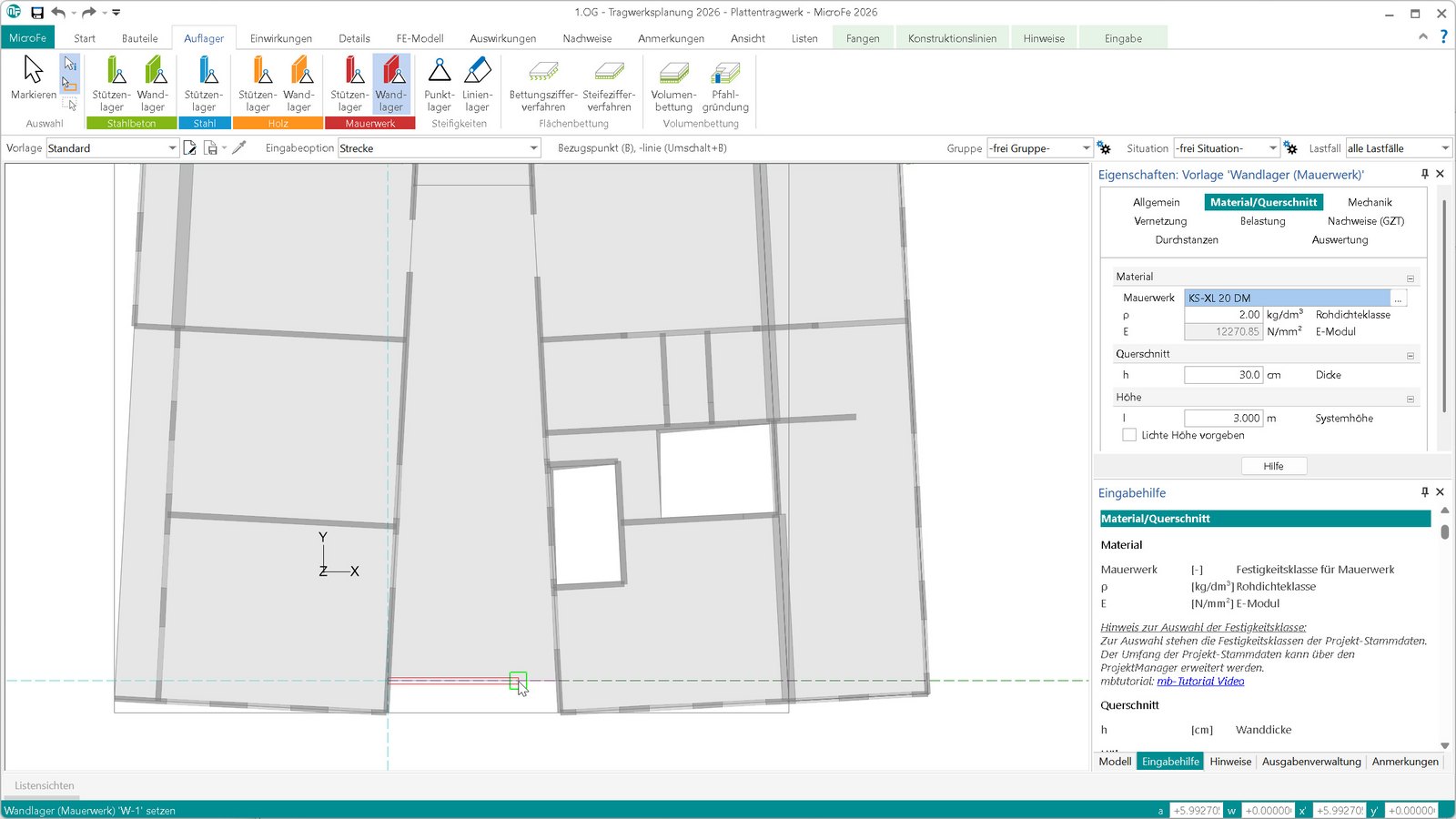

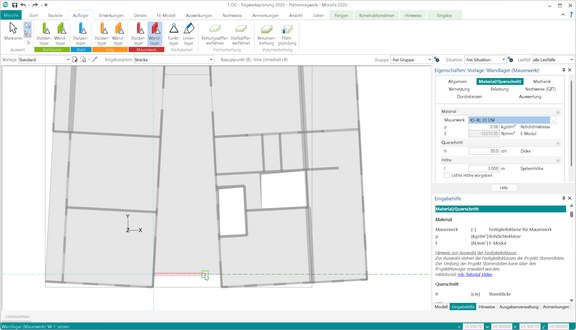

Arbeiten mit Vorlagen
Die Arbeitsweise mit Vorlagen erleichtert und beschleunigt deutlich die Eingabe in MicroFe, da neue Positionen für das Modell immer auf einer Vorlage, also auf einer kompletten und praxisbezogenen Eingabe basieren. Sobald die Eingabe einer Position gestartet wird, sind alle zugehörigen Vorlagen auswählbar. Alle Eigenschaften der gewählten Vorlage sind im Fenster „Vorlagen“ zu sehen und jederzeit veränderbar. Die Anzahl der Vorlagen kann individuell um neue erweitert werden. Ebenso können die Eigenschaften der vorhandenen Vorlagen an die eigenen Bedürfnisse angepasst werden.
MicroFe - modular und individuell
Der modulare Aufbau macht MicroFe zu einem leistungsstarken FE‑System, das speziell für die Belange der Tragwerksplanung im Bauwesen konzipiert und optimiert wurde. Unsere Modulliste bietet Ihnen einen Überblick über das umfangreiche Leistungsspektrum.
Für jeden Bedarf das passende Paket
Mit den MicroFe-Paketen stehen verschiedene Möglichkeiten zur Bearbeitung von FE-Modellen zur Verfügung. Durch den modularen Aufbau können diese jederzeit individuell erweitert werden.
Produktbroschüren
MicroFe - FEM
Leistungsmerkmale, Module und Pakete
Eingabehilfen & Berechnungsoptionen
Ergänzende MicroFe-Module
Brückenbau
Ergänzende MicroFe-Module nach DIN EN 1992-2
Gründung
Ergänzende MicroFe-Module
Technische Dokumentation
Tutorials
Die kurzen Videos stellen beispielhafte Arbeitsabläufe dar. Durch die Einteilung in „Playlists“ können einzelne Bedienschritte, aber auch zusammenhängende Abläufe am Stück studiert werden.
mb-news-Artikel
So umfangreich wie die mb WorkSuite ist auch die dazugehörige Dokumentation. Hier finden Sie Artikel zu allgemeinen oder programmübergreifenden Funktionen zu MicroFe.
Schnelleinstieg
Für einen schnellen und effizienten Einstieg werden in diesem Handbuch Schritt-für-Schritt die wichtigsten Funktionen und Wege zum Arbeiten mit MicroFe erläutert.
Nächste Schritte
Haben wir Sie überzeugt von den vielseitigen Möglichkeiten innerhalb der mb WorkSuite? Dann bringen Sie jetzt Ihre statischen Berechnungen auf ein Neues Effizienz- und Sicherheitsniveau. Kontaktieren Sie für eine individuelle Produktvorstellung oder ein maßgeschneidertes Angebot gerne unser Vertriebsteam.
