Grundlagen & Einwirkungen in der Tragwerksplanung

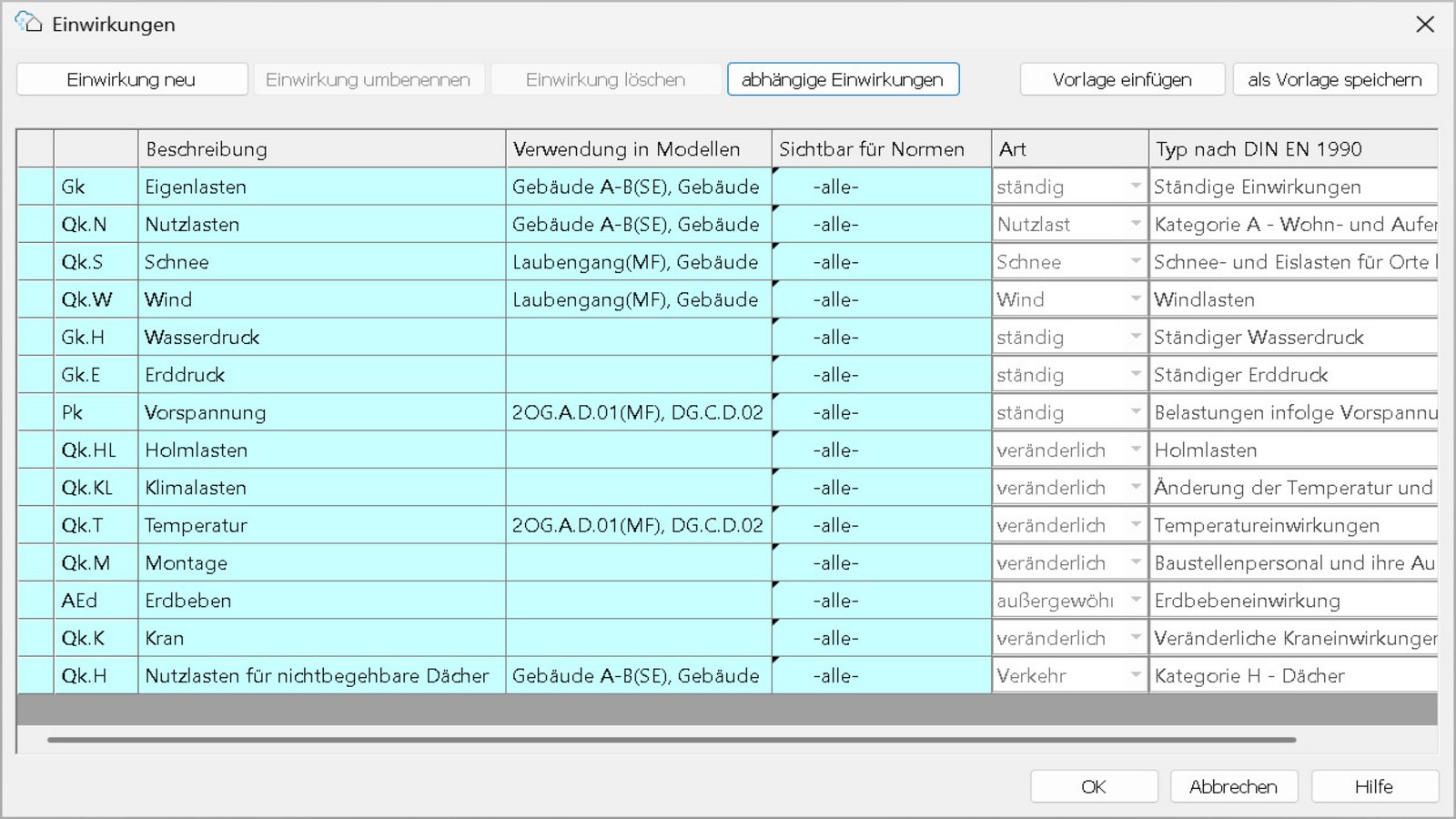

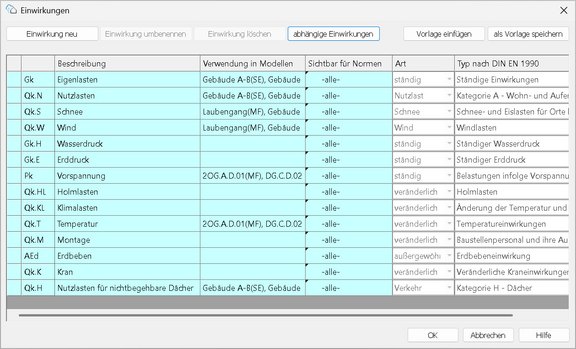

Der ProjektManager der mb WorkSuite bietet eine zentrale Plattform zur Verwaltung aller projektbezogenen Informationen in der Tragwerksplanung. Hier lassen sich Einwirkungen, Expositionsklassen und Feuerwiderstandsklassen projektweit definieren und konsistent in allen Anwendungen verwenden – von CAD über Finite Elemente bis zur Positionsstatik. Diese zentrale Datenhaltung erhöht die Bearbeitungssicherheit und verhindert Übertragungsfehler. Darüber hinaus behalten Sie im ProjektManager jederzeit den Überblick über die Zusammenhänge zwischen den Modellen und können Änderungen gezielt nachvollziehen oder modellübergreifend lastpfadabhängige Neuberechnungen steuern.

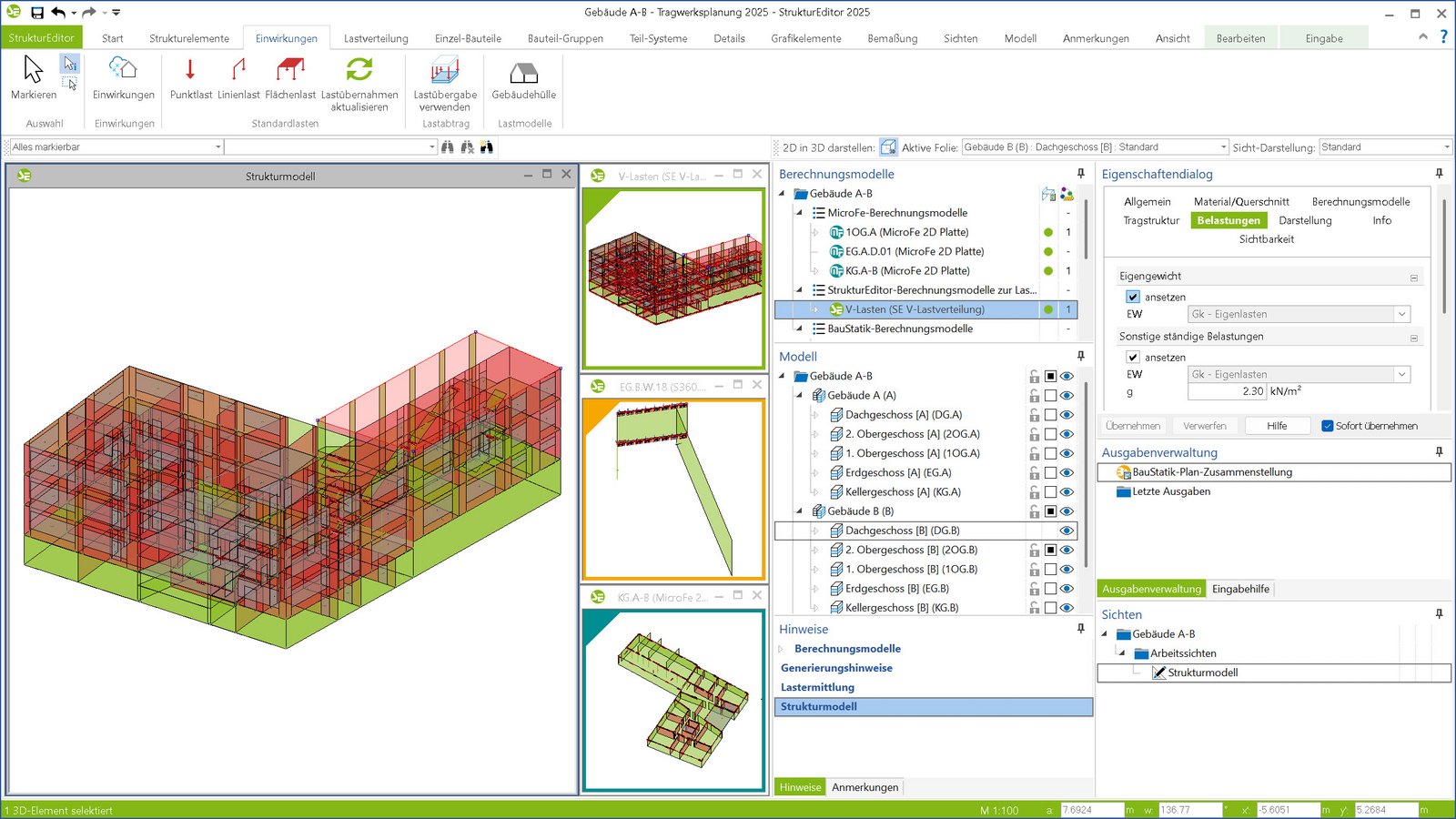

Der StrukturEditor ist das Herzstück der modellorientierten Tragwerksplanung in der mb WorkSuite. Geometrie, Materialien und Einwirkungen werden hier zentral definiert und projektweit bereitgestellt – von der Lastannahme bis zur Übergabe an die Berechnungsmodelle in BauStatik oder MicroFe. Wind- und Schneelastzonen, Imperfektionen und Erdbebenlasten werden direkt im 3D-Modell erfasst und realitätsnah auf das Tragwerk verteilt. Änderungen im Strukturmodell wirken sich automatisch auf alle verknüpften Berechnungsmodelle aus. So entsteht ein durchgängiger Workflow, der die Statik Grundlagen im Sinne des Eurocode effizient, konsistent und BIM-konform abbildet.

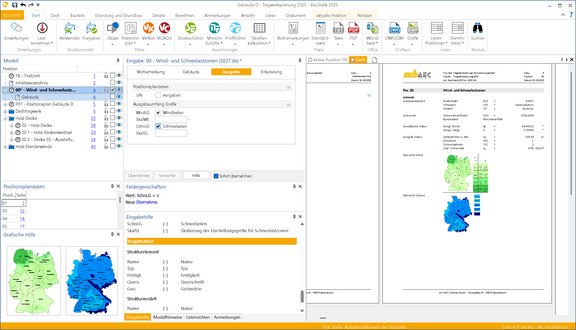

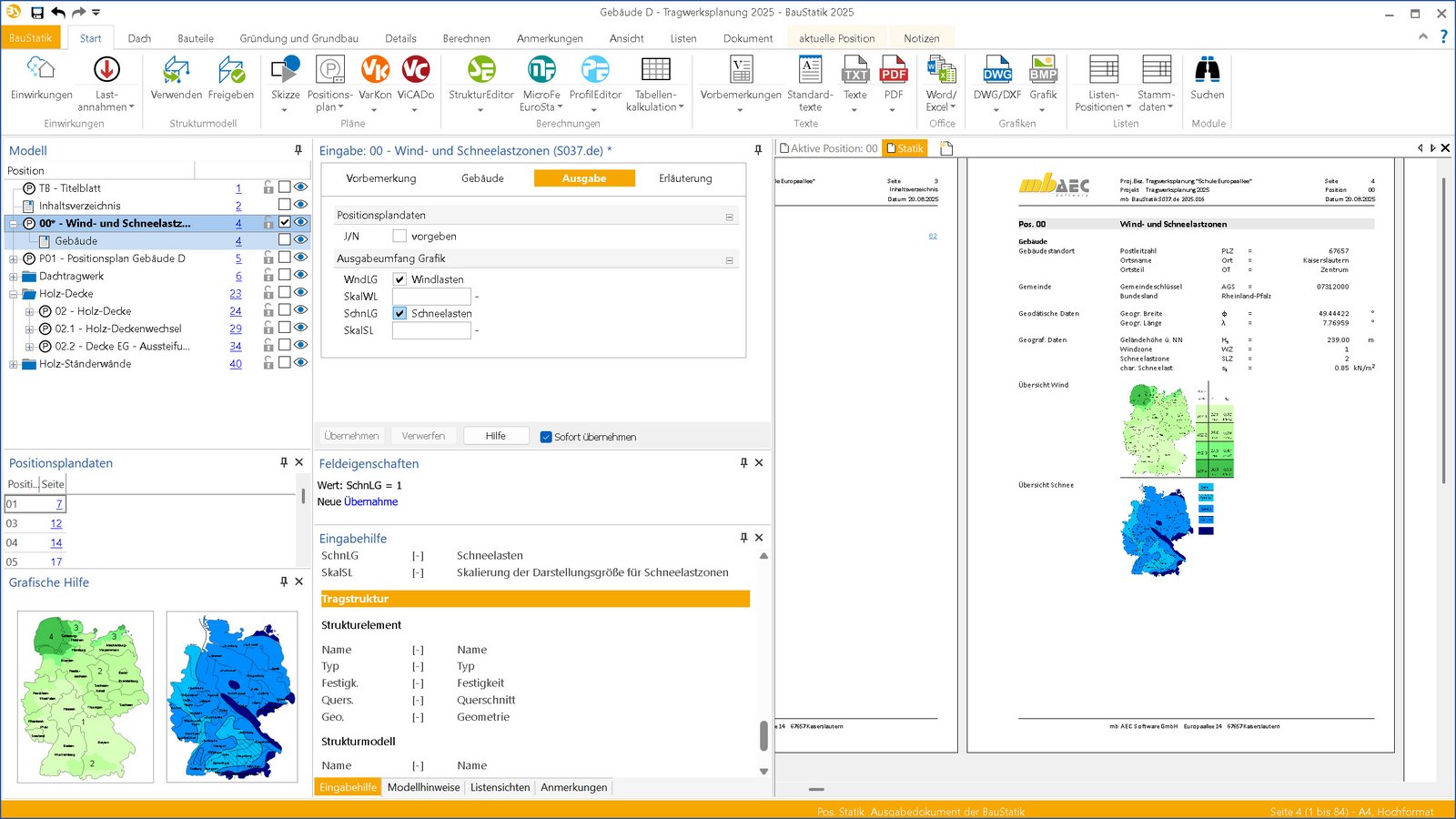

Die BauStatik ist ein positionsorientiertes Statikprogramm mit einem breiten Anwendungsspektrum für alle Bereiche der Tragwerksplanung. Sie bietet eine Vielzahl leistungsstarker Funktionen zur normgerechten Erfassung und Dokumentation von Einwirkungen – von Nutzlasten über Wind und Schnee bis hin zu Erdbeben und Imperfektionen. Neben der klassischen Lastermittlung lassen sich auch Stabwerke und Aussteifungssysteme zur Ermittlung von Schnittgrößen abbilden – ideal für die statische Analyse komplexer Tragwerke ohne Einsatz von FEM-Modellen. Umfangreiche Werkzeuge zur Lastkontrolle, die automatische Kombinationsbildung sowie die Ausgabe von Material- und Mengenlisten sorgen für maximale Effizienz und Nachvollziehbarkeit. Die intuitive Bedienung und die klar strukturierten Ausgaben machen die BauStatik zu einem zentralen Bestandteil für die Dokumentation der Grundlagen und Einwirkungen in der mb WorkSuite.

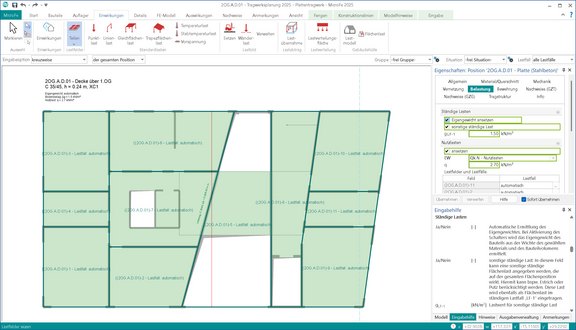

MicroFe ist das FEM-Programm der mb WorkSuite für die Tragwerksplanung in 2D und 3D. Es eignet sich ideal für die Berechnung von Platten, Scheiben und Faltwerken aus Stahlbeton, Stahl, Holz oder Mauerwerk. Die Anwendung unterstützt sowohl klassische statische Nachweise als auch komplexe Aussteifungsberechnungen – inklusive nichtlinearer Effekte und plastischer Gelenke.

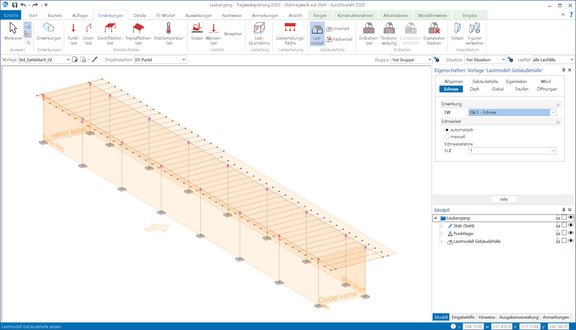

Ein besonderes Merkmal ist das Lastmodell Gebäudehülle, mit dem sich Wind- und Schneelasten realitätsnah auf das Tragwerk übertragen lassen. Die Einwirkungen nach Eurocode werden automatisch übernommen oder manuell ergänzt und lassen sich flexibel kombinieren. Durch die Integration in die mb WorkSuite profitieren Sie von konsistenten Lastannahmen und einem durchgängigen Workflow – für eine sichere und effiziente FEM-Analyse.

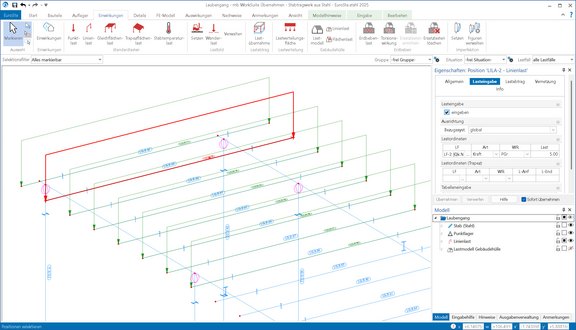

Mit EuroSta bemessen Sie Stabtragwerke aus Stahl oder Holz unter Berücksichtigung aller maßgeblichen Einwirkungen nach Eurocode. Die Anwendung übernimmt automatisch Wind-, Schnee- und Erdbebenlasten sowie Imperfektionen aus dem Strukturmodell oder der BauStatik. Die Lastannahmen werden grafisch dargestellt und lassen sich flexibel anpassen. Für Anschluss- und Detailnachweise stehen Schnittstellen zur BauStatik zur Verfügung. So entsteht ein durchgängiger Planungsprozess – von der Einwirkungsermittlung bis zur normgerechten Bemessung.
