Koordinationsmodell und Strukturmodell konsistent halten

Unterschiede übernehmen erleichtern im BIM Koordinationsmodell

Das wesentliche Ziel des StrukturEditors ist die Überführung der zentral verwalteten Geometrie und Belastung in die Bemessung mit Modulen der BauStatik oder in Modelle von MicroFe und EuroSta. Hierbei unterstützen die Berechnungsmodelle, die Teilmengen des Strukturmodells für die jeweilige statische Aufgabe definieren und dauerhaft verwalten. Der Bearbeitungsweg führt den Tragwerksplaner innerhalb der mb WorkSuite vom Strukturmodell im StrukturEditor bis hin zu den statischen Analysen, Bemessungen und Nachweisen.

Koordinationsmodell bemessen

In der Praxis endet dieser Weg jedoch nicht mit der Bemessung. Erkenntnisse aus Bemessung und Nachweisführung, wie beispielsweise Querschnittsabmessungen oder Festigkeitsklassen, sollten in das Strukturmodell zurückgeführt werden. Geänderte Bauteileigenschaften beeinflussen häufig die Analysen benachbarter Bauteile. Führt beispielsweise die Bemessung einer Stütze zu größeren Querschnittsabmessungen, kann dies die Schnittgrößen der angrenzenden Decke verändern. Möglicherweise entfällt bei einem größeren Stützenquerschnitt sogar der Bedarf an Dübelleisten zur Aufnahme der Durchstanzbeanspruchung.

Zur Ermittlung und Auflösung dieser Unterschiede zwischen StrukturEditor sowie den Bemessungen in BauStatik und MicroFe steht das Modul „E040 Unterschiede ermitteln und ausgleichen“ zur Verfügung. Gerade bei großen Projekten mit zahlreichen Modellen kann die Ermittlung und Bereinigung von Unterschieden schnell komplex werden. Aus diesem Grund wurden die Arbeitsabläufe in diesem Bereich überarbeitet und durch verschiedene Erweiterungen ergänzt.

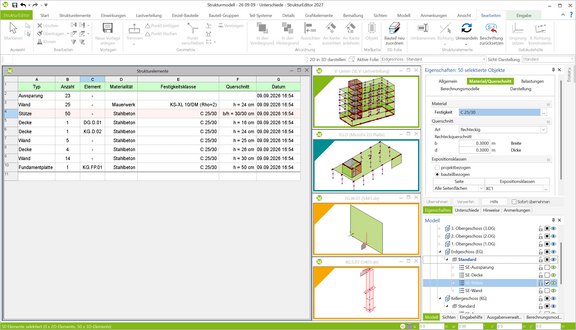

Erleichterter Zugang: Der Zugang zur Ermittlung und Darstellung von Unterschieden wird nun direkt im Register „Start“ in der Gruppe „Strukturmodell“ angeboten. Von dort aus können beide Möglichkeiten zur Analyse und Auflistung der Unterschiede unmittelbar aufgerufen werden. Der Schalter „Unterschiede ermitteln“ öffnet das neue Fenster „Unterschiede“ und führt sofort eine Auswertung aller vorhandenen Unterschiede durch. Dadurch erhalten Sie einen schnellen Überblick über sämtliche Unterschiede im Projekt. Für die Darstellung stehen drei Sortierungen zur Verfügung: nach Eigenschaft, nach Elementtyp oder nach Modell. Mit dem Schalter „Listensicht Unterschiede“ erzeugen Sie eine neue oder öffnen eine vor handene Listensicht zur tabellarischen Darstellung der Unterschiede. Im Gegensatz zum Fenster „Unterschiede“ ist diese Listensicht darauf ausgelegt, Unterschiede strukturiert zu bearbeiten und schrittweise aufzulösen.

Benutzerführung in den Listensichten

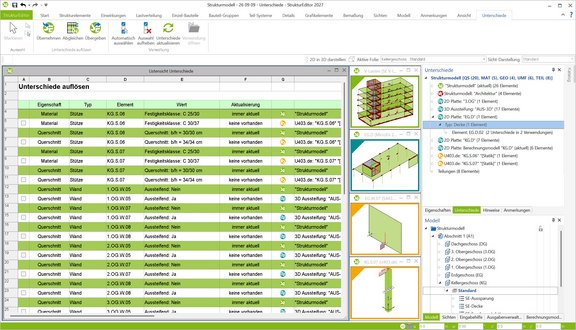

Für die Auflösung der ermittelten Unterschiede stellt der StrukturEditor die Listensicht „Listensicht Unterschiede“ bereit. Diese bietet neben allen notwendigen Funktionen zahlreiche Möglichkeiten, den Umfang der angezeigten Unterschiede zu reduzieren und die Darstellung auf das Wesentliche zu konzentrieren. Um die empfohlene Vorgehensweise bei der Bearbeitung der Unterschiede deutlicher hervorzuheben, wurde das Kontextregister „Unterschiede“ neu strukturiert. Die Gruppe „Unterschiede auflösen“ beschreibt die dafür vorgesehenen drei Arbeitsschritte.

Neues Fenster Unterschiede

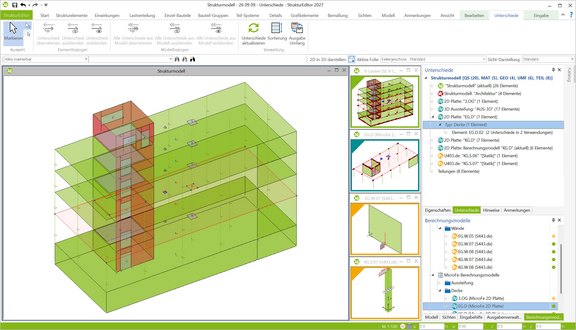

Bisher wurden Unterschiede gemeinsam mit weiteren Hinweisen und Meldungen zum Strukturmodell im Fenster „Hinweise“ dargestellt. Mit der Auslagerung in das neue Fenster „Unterschiede“ stehen diese Informationen nun deutlich übersichtlicher und schneller zugänglich zur Verfügung. Zusätzlich zu den neuen Gruppierungsmöglichkeiten nach Eigenschaft, Elementtyp oder Modell kann zwischen einer kurzen und einer ausführlichen Darstellung der Unterschiede gewählt werden.

Koordinationsmodell für die Tragwerksplanung

Der StrukturEditor unterstützt damit einen modellorientierten Workflow, bei dem Änderungen aus Bemessung und Nachweisführung wieder in das zentrale Strukturmodell zurückgeführt werden können.

So bleibt die Verbindung zwischen Gebäudemodell, Strukturmodell und statischen Berechnungsmodellen nachvollziehbar.

Häufige Fragen

Was ist ein Koordinationsmodell in der Tragwerksplanung?

Ein Koordinationsmodell dient dazu, Informationen und Modelle verschiedener Bearbeitungsschritte beziehungsweise Planungsbereiche miteinander abzustimmen.

Wie erkennt der StrukturEditor Unterschiede?

Mit E040 können Unterschiede zwischen Strukturmodell und zugehörigen Bemessungsmodellen ermittelt und anschließend bearbeitet werden.

Warum müssen Unterschiede zwischen Strukturmodell und Bemessung berücksichtigt werden?

Änderungen an Bauteileigenschaften können Auswirkungen auf angrenzende Bauteile und Berechnungen haben.
