Ein wichtiger Mehrwert bei der Bearbeitung der Tragwerksplanung mit Hilfe der mb WorkSuite, stellt die durchgängige Bearbeitung und hohe Integration zwischen den Anwendungen dar. Ein wichtiges Themengebiet ist hierbei die Bewehrungsplanung. Über Module in der BauStatik oder in MicroFe werden Bauteile bemessen und konkrete Bewehrungsverlegungen gewählt, um die statisch erforderliche Bewehrung abzudecken.

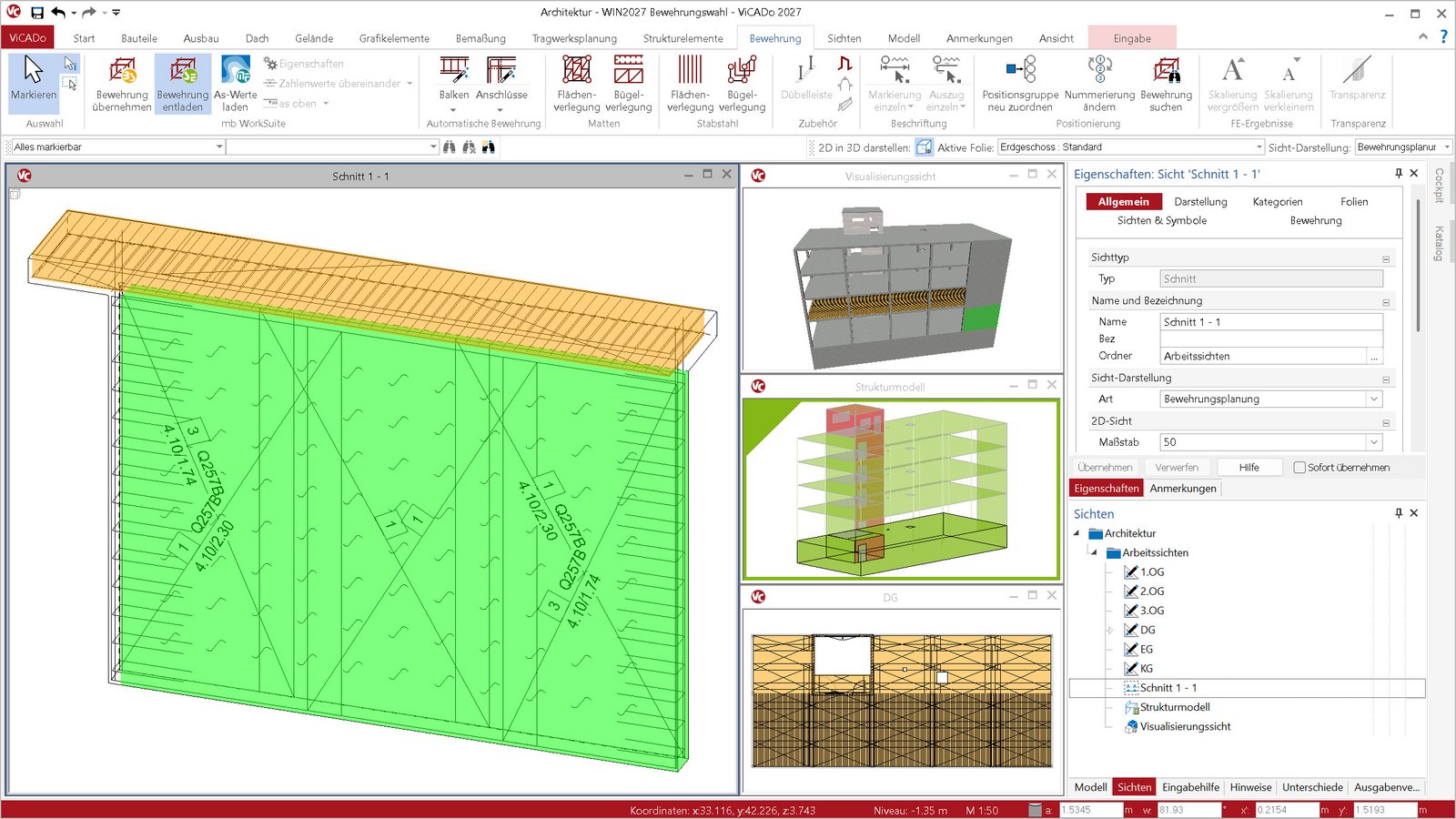

Bewehrungsplanung in ViCADo am 3D-Gebäudemodell
Bei einer konsequenten und durchgängigen Bearbeitung der Bewehrungsplanung, von der Geometrie, über die Bemessung bis zu Bewehrungswahl innerhalb der mb WorkSuite, wird durch die Übernahme von Bewehrung aus der BauStatik oder MicroFe in das ViCADo-Modell, viel Bearbeitungszeit eingespart.

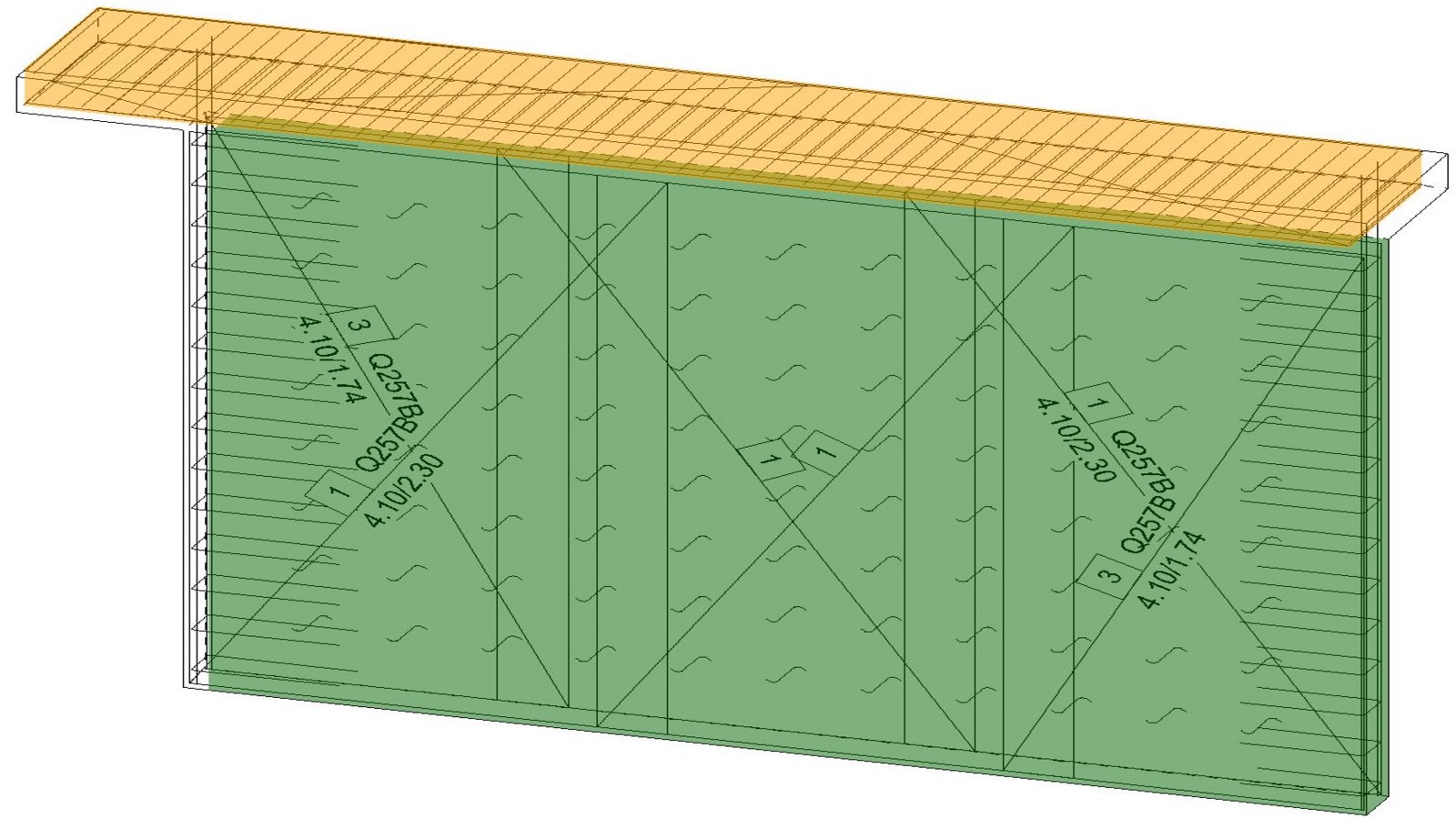

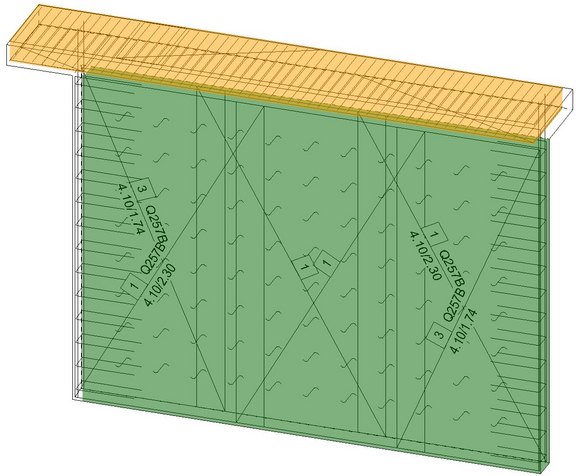

Übernommene Bewehrung aktualisieren
Für übernommene Bewehrung bietet ViCADo in der mb WorkSuite 2027 eine wichtige Erweiterung. Wurde bereits Bewehrung aus z.B. einer Bemessung in der BauStatik in das ViCADo Modell übernommen, kann in ViCADo erkannt werden, ob seit der Übernahme Änderungen in der Bemessung durchgeführt wurden. Die Eigenschaften der übernommenen Bewehrungsgruppe ermöglicht die Aktualisierung als auch die Zurücksetzung.
Mit einer Zurücksetzung einer bereits übernommenen Bewehrung, wird komplette Übernahme erneut, auf aktuellem Stand, durchgeführt. Die Aktualisierung hingegen erneuert die Querschnitte und Anzahl von Bewehrungsobjekten bei Beibehaltung von geometrischer Anpassung. Konkret bedeutet dies, wurden z.B. Randabstände angepasst, bleiben diese Anpassungen erhalten.
Bewehrungsplanung im 3D-Modell
ViCADo verbindet die Bewehrungsplanung mit dem Gebäudemodell. Damit können statische Ergebnisse direkt in die modellorientierte Planbearbeitung einfließen.
Der Workflow lautet:
Modellierung → Bemessung → Bewehrungswahl → Übernahme → Aktualisierung → Bewehrungsplan
Häufige Fragen
Was bedeutet CAD Bewehrung?
CAD Bewehrung bezeichnet die digitale Planung und Darstellung von Bewehrung innerhalb einer CAD-Anwendung.
Kann ViCADo Bewehrung aus BauStatik übernehmen?
Ja. Bewehrung kann aus BauStatik beziehungsweise MicroFe in das ViCADo-Modell übernommen werden.
Was passiert bei einer Änderung der Bemessung?
ViCADo kann Änderungen an bereits übernommener Bewehrung erkennen und bietet Funktionen zur Aktualisierung beziehungsweise Zurücksetzung.
Nächster Schritt: mb WorkSuite 2027 kennenlernen!
Entdecken Sie die neuen Funktionen und vielseitigen Möglichkeiten der mb WorkSuite 2027 und erfahren Sie, wie sich Tragwerksplanung, Berechnung, Bemessung und Bewehrungsplanung durchgängig bearbeiten lassen. Kontaktieren Sie für eine individuelle Produktvorstellung oder ein maßgeschneidertes Angebot gerne unser Vertriebsteam.
Bewehrungsplanung
Alle Neuerungen und Erweiterungen im Detail ...
Über die hier bereits aufgeführten Neuerungen hinaus zeigt Ihnen die Broschüre „Was ist neu in mb WorkSuite 2027“ alle Neuerungen und Erweiterungen im Detail. Die Broschüre "Was ist neu in mb WorkSuite 2027" begleitet die neue Version und gibt in gewohnt kompakter Form einen umfassenden Überblick über die mb WorkSuite 2027.
