Effiziente Baustatik Software für maximale Produktivität

Steigern Sie die Effizienz Ihrer Bauprojekte mit leistungsstarker Baustatik-Software

Die BauStatik der mb WorkSuite ist wohl die am weitest verbreitete Statik-Lösung im deutschsprachigen Raum. Kaum ein Tragwerksplaner, der die BauStatik nicht nutzt oder zumindest kennt. Über die letzten Jahrzehnte der Anwendung und Weiterentwicklung zeichnet sich die BauStatik durch eine ausgereifte und hoch effiziente Benutzerführung aus. Mit der mb WorkSuite 2025 wird die BauStatik-Oberfläche um neue allgemeine Optionen erweitert, die die Effizienz in der täglichen Anwendung noch weiter steigern.

Mehrfachauswahl in der Positionsliste

Bei der Nachweisführung eines Bauteils mithilfe eines BauStatik-Moduls werden zunächst alle erforderlichen Eingaben zur Geometrie und Belastung vorgenommen. Anschließend erfolgt die Steuerung der erforderlichen Nachweisführung und die iterative Anpassung von Material und Querschnitt, bis alle Nachweise erfüllt sind. Dabei kann auch die Erkenntnis entstehen, dass Anpassungen am aktuellen Bauteil aus Gründen der Konsistenz auch auf bereits nachgewiesene Positionen angewendet werden müssen. In diesem Fall werden bestehende Positionen nochmals aktiviert und angepasst.

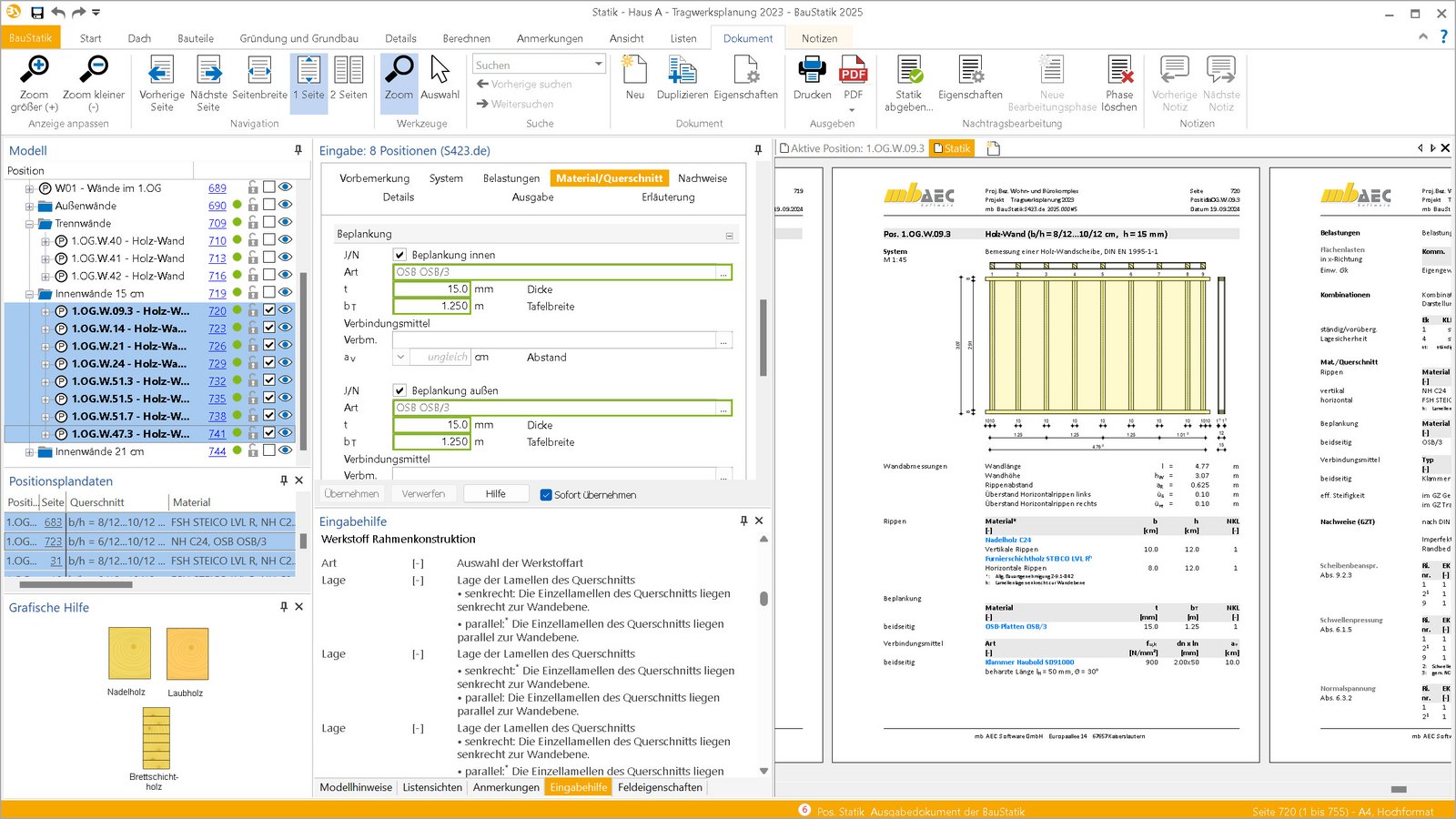

Solche Anpassungen können mit BauStatik 2025 wesentlich schneller und einfacher durchgeführt werden. Durch die Mehrfachauswahl mehrerer Positionen im Fenster „Modell“ können mehrere Positionen gleichzeitig aktiviert und somit in einem Arbeitsschritt bearbeitet werden. So wird z.B. die Anpassung einer Festigkeit oder die Eingabe eines Verbindungsmittels mit einer Eingabe auf viele Bauteile und Positionen angewendet. Die Abbildung zeigt vier aktive Positionen mit dem Modul „S432.de Holz-Ständerwand“ mit der einheitlichen Vorgabe der Angaben zu den Verbindungsmitteln. Ebenso kann z.B. über die Mehrfachauswahl der Ausgabeumfang für viele Positionen in einem Schritt angepasst werden.

Wichtig bei dieser Option ist, dass die gemeinsame Bearbeitung der Positionseigenschaften möglich ist, wenn alle Positionen mit dem gleichen BauStatik-Modul erzeugt wurden. In der Kopfzeile der Eingabe wird die Anzahl der selektierten Positionen aufgeführt. Bei einem einheitlich verwendetem Modul erscheint zusätzlich die Nummer des BauStatik Moduls.


Listensichten in der BauStatik

Für die Oberfläche der BauStatik kann ein neues Fenster genutzt werden. Das Fenster „Listensichten“ wird bei der Standardanordnung mit z.B. der „Eingabehilfe“ oder den „Modellhinweisen“ überlagert angezeigt. Das Fenster ermöglicht eine Auflistung aller im Modell vorhandenen Positionen. Zu dem Fenster gehört das Register „Listen“, welches neben dem Register „Dokument“ angezeigt wird.

Listensichten

Der Inhalt und die Anordnung der Informationen in den Listen können über den ListenEditor frei konfiguriert und gewählt werden. Somit entstehen individuelle Auswertungen, die bei der Kontrolle und Bearbeitung der Positionen wertvolle Hilfe leisten. Das Fenster „Listensichten“ kann mehrere Listen mit unterschiedlichen Inhalten aufnehmen und anzeigen. Die Erstellung, Verwaltung und Bearbeitung der Listen im Fenster „Listensichten“ erfolgt über das Register „Listen“. Das Register ist dauerhaft im Menüband verankert. Hier können z.B. bestehende Listen als Vorlage gespeichert oder auch im Excel-Format exportiert werden. Ziel der Listensichten ist durch die individuelle Gestaltung eine zielgenaue Kontrolle der Positionen sowie durch die Möglichkeit der Zusammenfassung eine Mehrfachauswahl vorzubereiten. Somit wird eine Sortierung und Zusammenfassung unabhängig von der Positionsliste erreicht und mit einem Klick werden die Positionen aktiviert.

Eigenschaften der Listen

Über das Register „Listen“ lassen sich die Eigenschaften der jeweiligen Listensicht erreichen. Hier wird gesteuert, nach welchen Inhalten und in welcher Reihenfolge sortiert werden soll. Außerdem wird hier die Option „Gleiche zusammenfassen“ ausgewählt. Die Zusammenfassung orientiert sich an den zur Sortierung ausgewählten Inhalten. Wird z.B. nur nach „Querschnitt“ sortiert, werden alle Zeilen mit gleichem Querschnitt zusammengefasst. Wurde zusätzlich das Material ausgewählt, werden nur Zeilen mit gleichem Querschnitt und gleichem Material zusammengefasst.

Arbeiten mit dem ListenEditor

Der ListenEditor ermöglicht die individuelle Bearbeitung und Erstellung von Listensichten. In den einzelnen Zellen der Zeile „7.1 Tabelleninhalt“ werden je nach Anforderung die gewünschten Variablen platziert und damit die Tabelle pro Position im Modell gefüllt. Optional können auch die Zeilen „2.1 Einzeltabelle Übersicht 1“ bis „5.1 Einzeltabelle Übersicht 4“ verwendet werden, um Variablen zur Aufteilung in mehrere Tabellen innerhalb der Listenansicht zu verwenden. Zur grafischen Gestaltung der resultierenden Tabelle im Fenster „Listenansichten“ können die für Tabellen typischen Formatierungsoptionen wie Hintergrund, Rahmen oder Ausrichtung verwendet werden.

Umfang der Variablen

Für die Gestaltung des Inhaltes der Listensichten kann aus einer Vielzahl von Variablen gewählt werden. Die Grundlage bilden die Informationen aus den Positionsplandaten. Ergänzt werden diese um viele weitere Variablen wie Informationen zum Modell, zu den Positionen sowie Detailinformationen zu den Nachweisen oder den Belastungen.
