Modellorientierte Tragwerksplanung

Grundlage der modellorientierten Tragwerksplanung sind das Tragwerksmodell und das Architekturmodell. Beide Modelle bilden das gleiche Tragwerk auf unterschiedliche Weise ab. Die Unterschiede in der Darstellung ergeben sich aus den unterschiedlichen Zielsetzungen und Aufgabenstellungen. Beide Modelle arbeiten geometrisch unabhängig bei gleichzeitiger logischer Verknüpfung.

Die Planungsmethode BIM ist ein integraler Bestandteil der modellbasierten Tragwerksplanung. Im Idealfall werden die Bemessungsmodelle aus dem vorhandenen Gebäudemodell abgeleitet. Zu beachten ist jedoch, dass sich die modellorientierte Tragwerksplanung bereits heute projektbezogen perfekt umsetzen lässt. Denn auf effiziente, redundanzfreie Eingaben und sicheren Informationsaustausch sollte nicht unnötig lange gewartet werden.

Modellorientierte Tragwerksplanung: Kontrolle der IFC-Datei

Für die Arbeit mit virtuellen Gebäudemodellen in IFC-Beschreibung ist zu beachten, dass ein wesentlicher Unterschied zwischen dem Öffnen eines Modells im BIMviewer und dem Import in der CAD-Anwendung wie ViCADo besteht. Beim Import in eine CAD-Anwendung wird das Modell interpretiert und die einzelnen Bauteile der IFC-Datei werden in das proprietäre Dateiformat von ViCADo überführt. Bei der Anzeige in einem IFC-Viewer wird ohne Interpretation das Modell angezeigt. Die Kontrolle ist daher idealerweise mit dem BIMviewer durchzuführen.

Modellorientierte Tragwerksplanung

mbinar-Serie 2022 - Teil 6

Modellorientierte Tragwerksplanung: Modellierung: Überführung des Gebäudemodells

mb-news-Artikel

Tragwerksplanung: BIMviewer Anzeige von Gebäudemodellen (IFC, SAF, BCF)

Architekturmodell aus IFC-Datei importieren

Für einen erfolgreichen Modellaustausch wird ein Mindestmaß an Absprachen und Entscheidungen erforderlich, ohne die ein zufriedenstellender Austausch kaum möglich ist.

Attribute anpassen

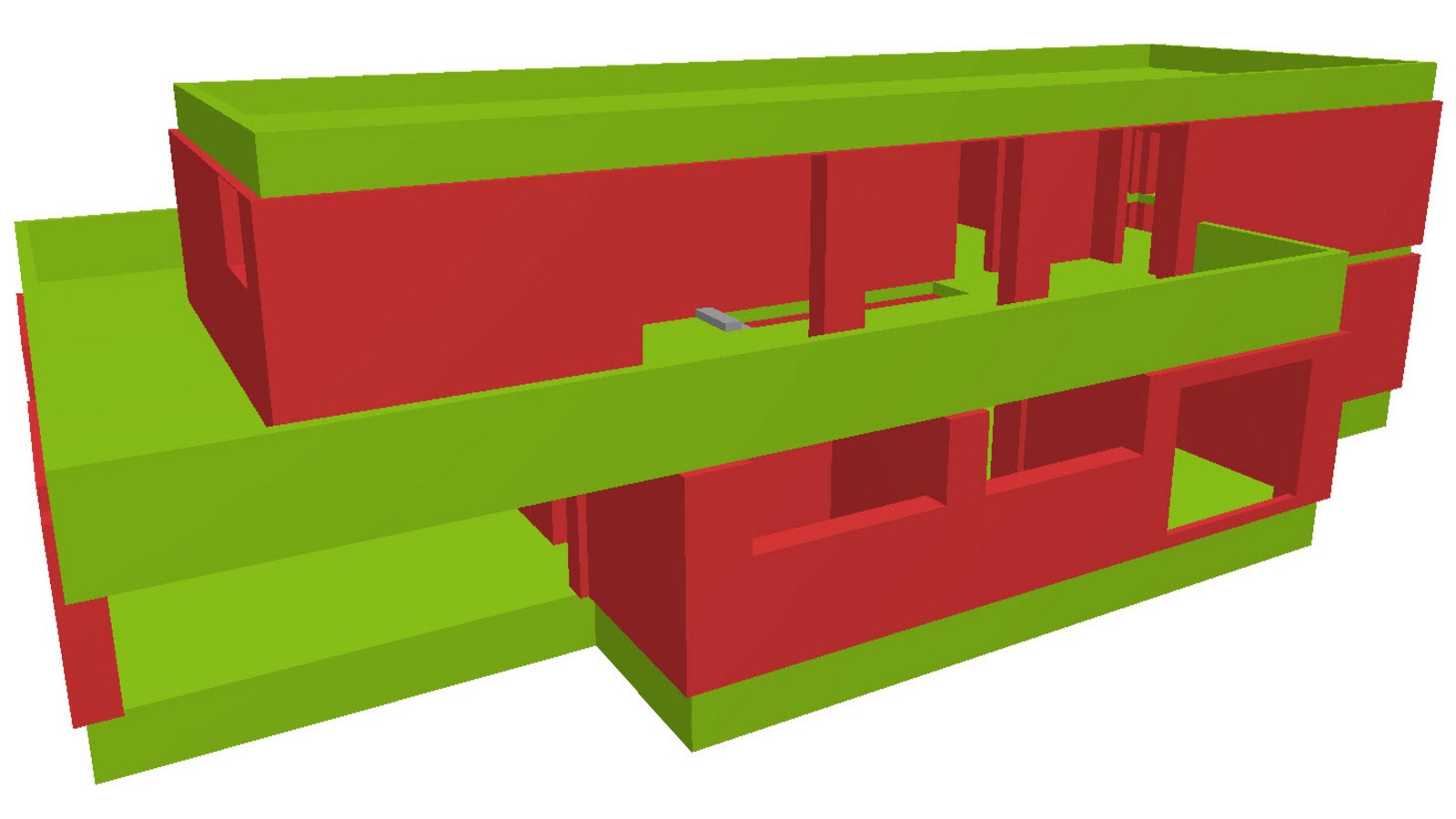

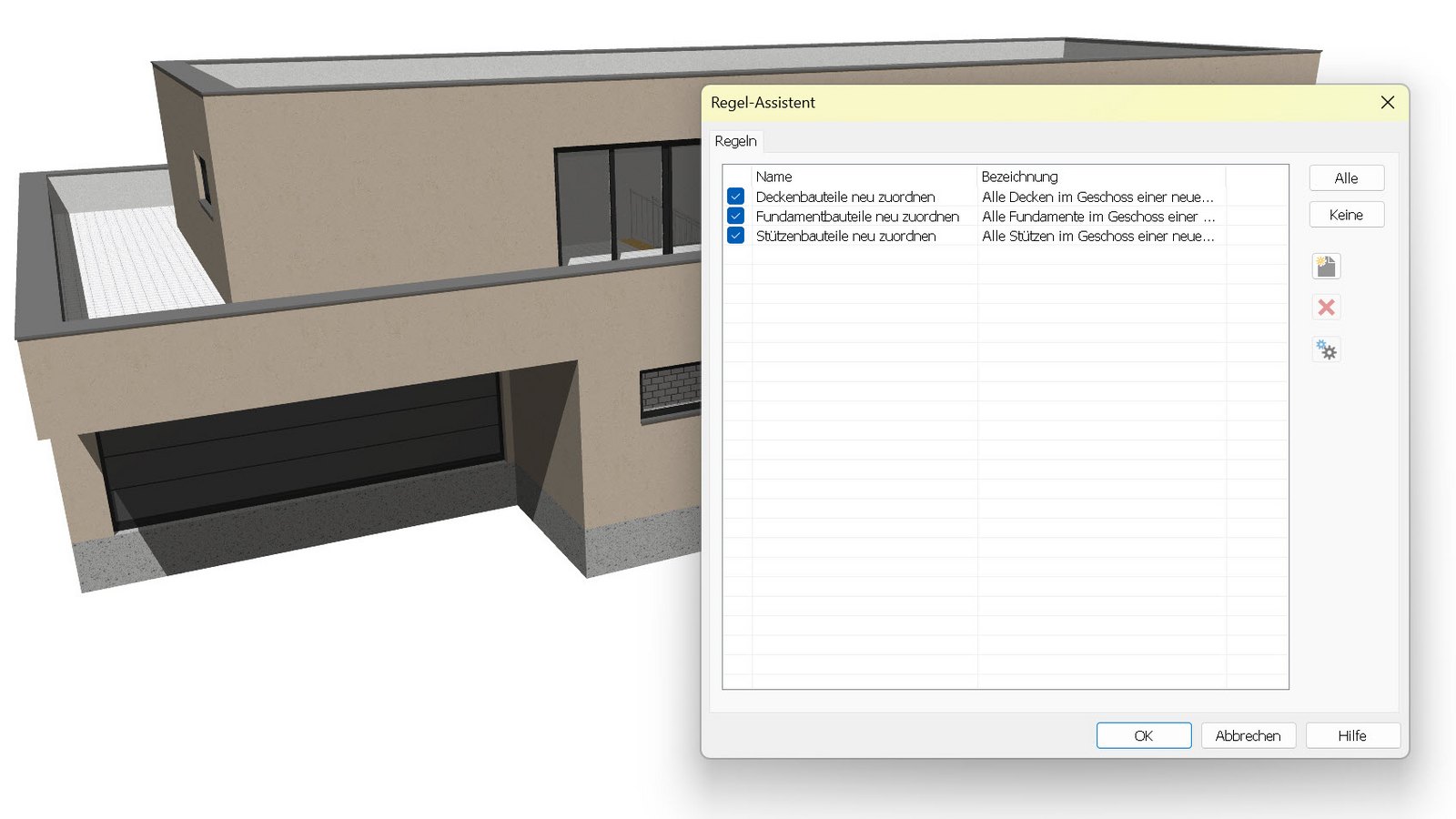

Im Idealfall wird zwischen Entwurfsverfasser und Tragwerksplaner der benötigte Umfang an Attributen (IFC-Properties) festgelegt und übertragen. Ist dies jedoch nicht der Fall, stimmt z.B. das wichtigste Attribut „tragend“ nicht, passt dies der Tragwerksplaner mit ViCADo.ing an. Hierbei kann der Regel-Assistent verwendet werden und Arbeitsschritte in Form von Vorlagen standardisieren.

Bauteile kategorisieren

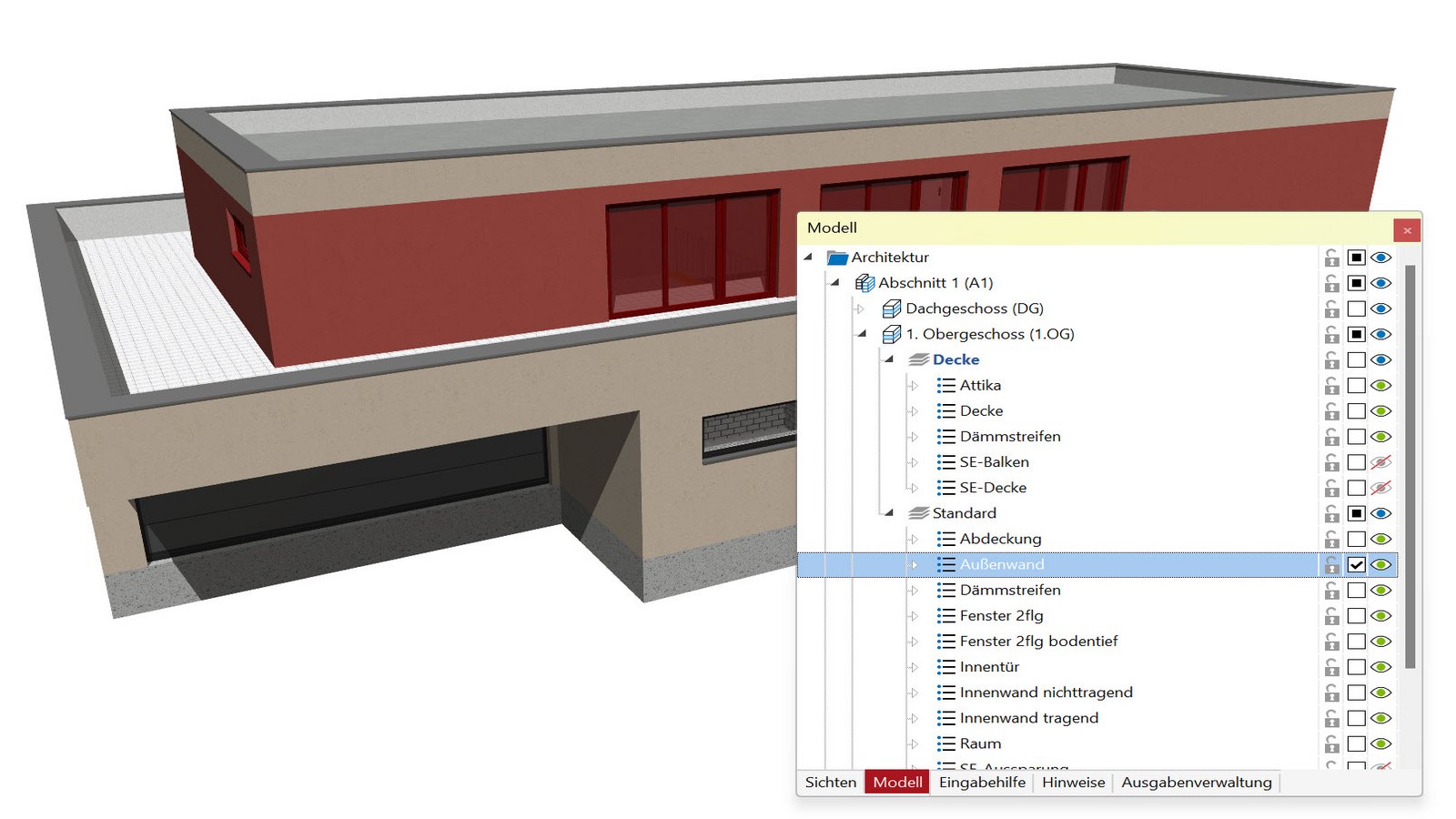

Für den Austausch von virtuellen Gebäudemodellen über das IFC-Format gilt zu beachten, dass durch den Import und Export das Modell auf einen gemeinsamen Nenner vereinfacht wurde. Spürbar wird dies z.B. bei den Bauteilen, wenn alle Wände nach dem Import in ViCADo.ing der Kategorie „Wand“ zugeordnet sind. Mit Hilfe der Attribute kann eine differenzierte Zuordnung der Kategorien wie „Innenwand tragend“ oder „Außenwand“ erfolgen. Der Regel-Assistent kann auch bei dieser Aufgabe den Tragwerksplaner durch Vorlagen effektiv unterstützen. Durch sinnvoll zugeordnete Kategorien wird besonders die Ausführungsplanung unterstützt, wenn z.B. mit einem Klick nichttragende Innenwände ausgeblendet werden können.
