Stahlbau-Software für Tragwerksplaner: Eurocode 3 Nachweise, FEM und Anschlüsse

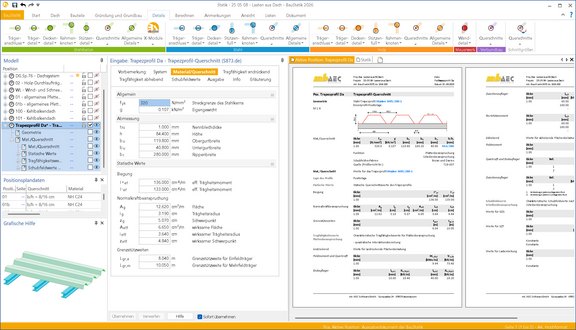

Mit rund 50 spezialisierten EC3 Modulen deckt die BauStatik alle Nachweise im Stahlbau ab – von Durchlaufträgern, Stützen und Fachwerken bis zu Anschlüssen, Trapezprofilen und Brandschutz. Tragwerksplaner profitieren von einer einheitlichen, durchgängigen Eingabe und der komfortablen Übernahme von Lasten und Ergebnissen. So entstehen prüffähige Statikdokumente, die sich bei jeder Änderung automatisch aktualisieren. Die BauStatik ist damit das zentrale Werkzeug für normgerechte Bemessung im Stahlbau nach Eurocode 3 und ermöglicht nahtlose Übergaben zu Detailnachweisen und anderen Programmen der mb WorkSuite.

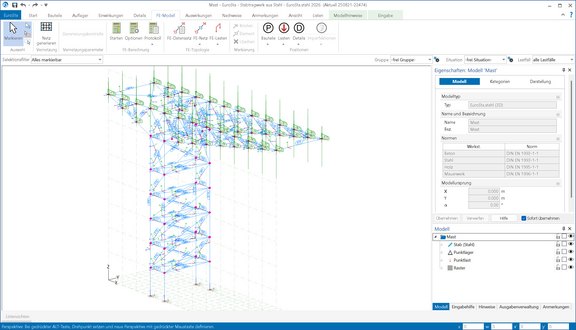

EuroSta.stahl berechnet und bemisst ebene und räumliche Stabtragwerke aus Stahl nach Eurocode 3. Neben elastischen und plastischen Nachweisen für Tragfähigkeit und Gebrauchstauglichkeit berücksichtigt die Software Querschnittsklassen, Stabilität und Imperfektionen. Die Modellanalyse liefert Knickeigenwerte, Knicklängen und Dischinger-Test sowie Eigenfrequenzen und Kinematik-Analyse für maximale Sicherheit. Dank der positionsorientierten Eingabe und der Integration in die mb WorkSuite entstehen durchgängige Workflows vom FEM-Modell bis zum prüffähigen Statikdokument.

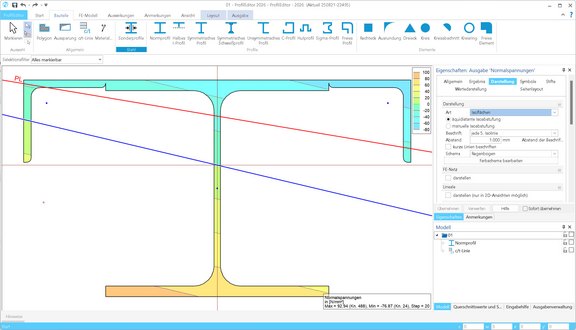

Der ProfilEditor ermöglicht das Erzeugen, Analysieren und Nachweisen beliebiger Profilquerschnitte aus Stahl nach Eurocode 3. Neben der Definition komplexer Geometrien, auch über DXF/DWG-Import, bietet der ProfilEditor die Berechnung von Spannungsverteilungen unter Normalkraft, Biegung, Torsion und Wölbkrafttorsion sowie die Ermittlung der Querschnittsklasse nach EC3. Selbstdefinierte Profile stehen für elastische und plastische Nachweise bereit und können in MicroFe, EuroSta.stahl und der BauStatik verwendet werden. In ViCADo werden die Profile als vollständige 3D-Bauteile übernommen und ermöglichen eine effiziente Ausführungsplanung.

MicroFe ist das leistungsstarke FEM-System für die Analyse und Bemessung von 2D- und 3D-Tragwerken. Für den Stahlbau bietet es Nachweise nach Eurocode 3 für Scheiben-, Platten- und Schalentragwerke sowie Stabilitätsnachweise für Stützen mit Biegeknicken und Biegedrillknicken. MicroFe ermöglicht die Kombination verschiedener Werkstoffe wie Stahl, Stahlbeton, Holz und Mauerwerk in einem Modell – ideal für hybride Bauwerke. Dank der Integration in die BauStatik entstehen durchgängige Workflows vom FEM-Modell bis zu Detailnachweisen für Anschlüsse und Bauteile.

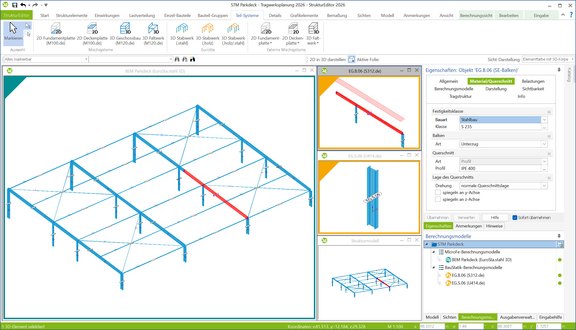

Der StrukturEditor bildet das Tragwerk als 3D-Systemlinienmodell ab und dient als zentrale Datenquelle für Lastermittlungen, Berechnungsmodelle und Auswertungen in der modellorientierten Tragwerksplanung. Stahlbauteile wie Stützen, Träger und Aussteifungselemente können direkt als Strukturelemente modelliert werden. Lasten werden automatisch auf Bauteile verteilt und Berechnungsmodelle z.B. für Aussteifungsanalysen sowie Bauteilbemessungen vorbereitet. Im BIM-Prozess fungiert der StrukturEditor als Bindeglied zwischen Architekturmodell und Fachplanung.

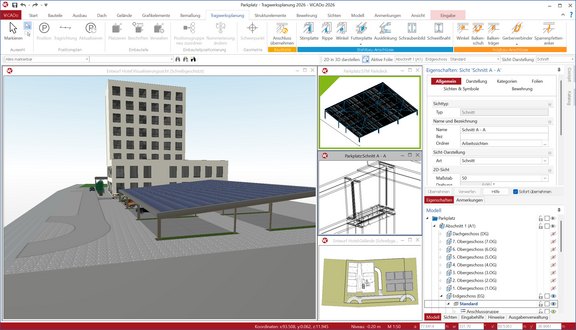

ViCADo ermöglicht die durchgängige 3D-CAD Planung von Tragwerken und die präzise Ausführung von Stahlbauteilen wie Trägern, Stützen und Anschlusspunkten. Anschlüsse werden entweder direkt im Modell definiert oder können aus der BauStatik mit allen Details inklusive Schrauben und Schweißnähten übernommen werden.
